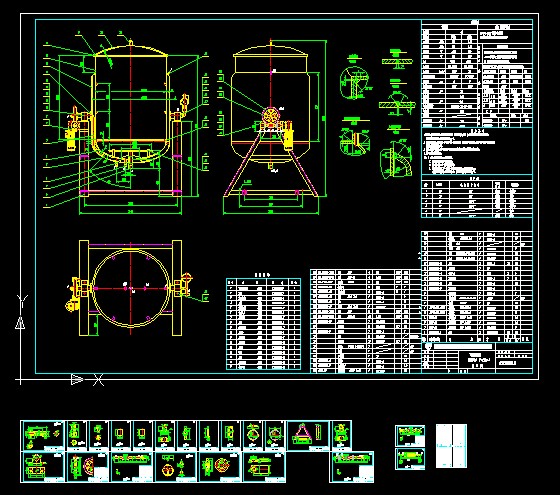

可傾式蒸煮鍋 DN1000 V=1.0m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 設備內筒制造完畢后，進行盛水試漏試驗，合格后再焊上夾套，夾套以0.32MPa進行水壓試驗。控制水中的氯離子含量不得超過25mg/l。
2. 設備組裝完畢后，以水代料（嚴禁空運轉）進行試運轉，時間不得少于四小時，在試運轉過程中不得有不正常的噪音和震動等不良現象。
3. 油漆、包裝和運輸按JB/T4711-2003《壓力容器涂敷與運輸包裝》中的規定。
4. 管口及支座方位按本圖。
注： 1. 0Cr18Ni9可用sus304代用。
2. 容器安全附件由用戶在前級設置。
3. 明細表中標注"△"為主要受壓元件。
4. 安全閥選用A27W-10T，公稱壓力1.0MPa，公稱直徑15mm。
容器安全泄放量為43.94Kg/h，安全閥泄放量為86.4Kg/h。
5.除圖中注明外，焊接接頭型式及尺寸按HG20583-1998中的規定，角焊縫的焊角尺寸按較薄板的厚度，法蘭焊接按相應法蘭標準中的規定。 ...
可傾式蒸煮鍋 DN1000 V=1.0m3_下載(dwg格式) 機械圖紙
