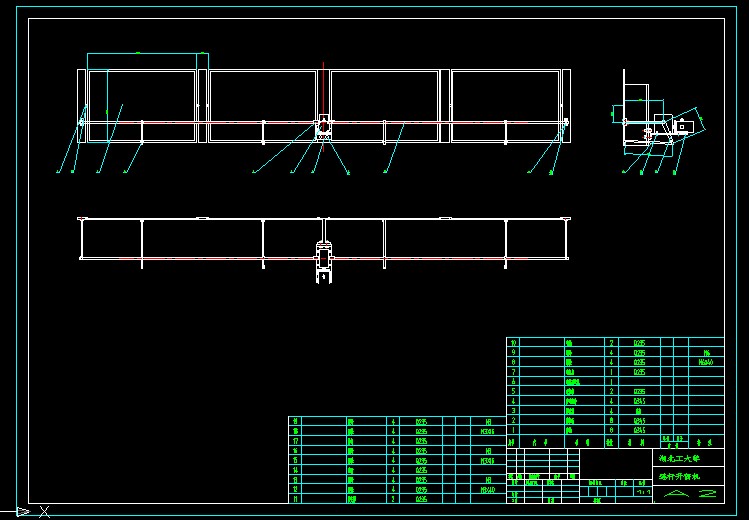

連桿開窗機
  • 該文件為dwg格式
  • 文件大小: 102.15 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-07
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 連桿開窗機
  • 開窗機主要是從機械驅動方式上分有3種類型1)鏈條式開窗器、推拉力200N、450N、650N 行程:200、360、400---800mm
    2)齒條式開窗器、推拉力450N、650N、850N、1000N 行程:45、 400、550---1500mm
    3)螺桿式開窗器、推拉力200N、450N、600N、1000N 行程:45、 400、600、700、800、1000mm
    4)曲臂式開窗器、主要用于廠房多窗聯動開啟。
    要針對你所設計的窗戶的類型而選定不同的電動開窗機:
    首先確定窗戶的類型:是上懸?下懸?中懸?天窗?推拉窗?平開窗?斜面窗?排窗?還是其它特殊的窗戶或裝置。
    1)、若是天窗:那要首選用齒條式或是推桿式電動開窗機,這類方式主要最適于在垂直方向上受力,沒有彎曲的可能,對風雨有抗強力,而推力一般做的很大。
    2)若是推拉窗:要選用齒條式或是推桿式電動開窗機,這類方式較適于在直線運行,在關閉窗時、窗扇的關閉密封度好。
    3)若是百葉窗:那要選用小型齒條式的或推桿式電動開窗機。
    4)若是上/下/懸窗:要用鏈式的,齒條和推桿式也可以,但齒條的推拉力為最大。
    5)若你設計的窗戶較寬大或過重:窗戶的寬度較大(超過1.5米寬度)或在開/關窗時,需要的推/拉力較大(超過450N),那將要考慮用雙推電動開窗機了,雙推有齒條雙推和鏈式雙推,就是一臺機器同時出兩個齒條或是出2個鏈條來推拉同一個大窗戶,確保窗戶的開啟的穩定度和關閉時的密封程度。
    2、選擇開窗機的行程或角度:
    開啟行程:既把需要的開啟角度轉換成開窗的直線距離(按余玄定理),只做日常通風,開啟的角度一般不宜大于30度,行程在300-400mm;但有消防要求,在消防信號聯動時,要把窗戶開啟的最大角度一般為70度。
    3、開窗機的推拉力量的選擇: 一般在200N—1000N之間,簡單的推拉力計算F= 1/2(窗扇自重)*(開啟最大行程/窗戶高度)。 最小型開窗機的力量為200N,此力量就基本可滿足一般窗戶的使用。
    4、開窗機使用電源的選擇:
    開窗機的使用電源:有AC220V、DC24V等。 一般日常通風換氣使用電源AC220V的;在有消防要求時,必需使用DC24V電源;而通訊設施用DC48V。 ...
