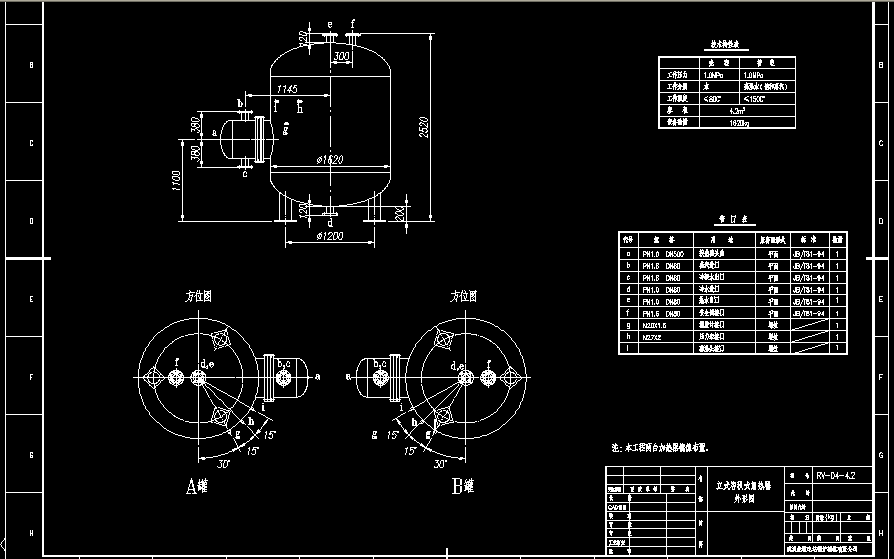

立式容積式加熱器 4.2m3
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.本設備按GB150-1998《鋼制壓力容器》進行制造,試驗和驗收,并接受國家質量技術監督局頒布《壓力容器安全技術監察規程》的監督。
2.焊接采用電弧焊,焊條牌號:不銹鋼之間采用A232,碳鋼之間用J422,不銹鋼與碳鋼之間用A302,不銹鋼之間的焊絲采用HOCr20Ni10Ti,碳鋼之間的焊絲采用H08A,焊接規程按JB/T4709-2000
3.焊接接頭形式及尺寸除圖中注明外,其余按HG20583-1998中規定,角焊縫的焊腳高度按較薄板的厚度,法蘭的焊接按相應法蘭標準中的規定。
4.容器上的受壓元件A、B類焊接接頭應進行X射線無損檢測,檢測長度不得少于各條焊接接頭長度的20%,且不小于250mm,射線檢測符合JB/T4730.2-2005AB級規定,Ⅲ級為合格。
5.設備制造完畢后,設備內以0,13MPa進行水壓試驗,夾套內以0.38MPa進行水壓試驗。水壓試驗用水的氯離子含量應不大于25mg/L,試驗合格后將水漬去除干凈。
6.所有可動部件運行必須靈活。
7.管口支座、氣缸方位見管口支座方位圖。
8.壓力容器涂敷與運輸包裝按JB/T4711-2003規定執行。 ...
立式容積式加熱器 4.2m3_下載(dwg格式) 機械圖紙
