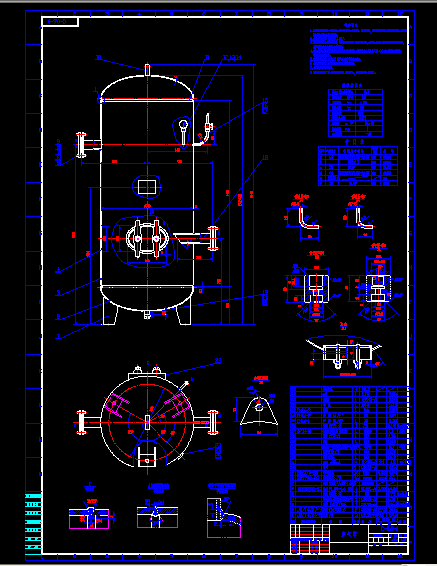

貯氣罐 0.648m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 本設備按GB150－1998《鋼制壓力容器》進行制造、試驗和驗收，并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2. 焊接采用電弧焊，焊條牌號 J427。
3. 接頭型式及尺寸除圖中注明外，其余按GB985－88中的規定，角焊縫的焊腳尺寸按相焊接件較薄板的厚度，法蘭的焊接按相應法蘭標準中的規定。
4. 容器上的A、B類焊縫應進行 20%射線探傷檢查，其結果應符合JB4730-94《壓力容器無損檢測》中規定的Ⅲ級為合格。
5. 儲罐制造完畢后，以 1.25 MPa(表壓)進行水壓試驗。
6. 水壓試驗合格后，設備表面徹底除銹，涂灰漆兩道。
7. 管口及支座方位按本圖。
注: 安全閥選用A27H-10 起跳壓力0.88MPa，密封壓力0.84MPa。 ...
貯氣罐 0.648m3_下載(dwg格式) 機械圖紙
