棧橋最終圖紙
- 文件介紹：

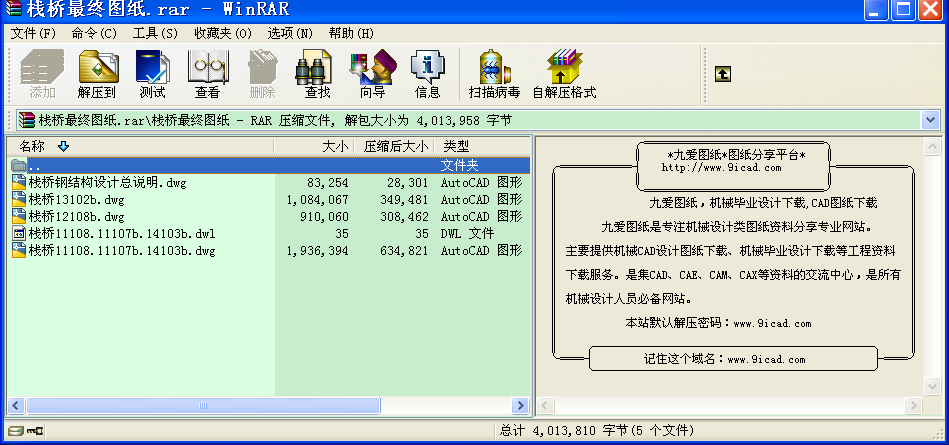

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.所有方鋼管之間的連接均采用直接焊接節點。
2.弦桿不得被腹桿、肢桿切斷。
3.多根支桿交于同一節點時，應先焊接截面大的支桿，再焊接截面小的支桿。
4.所有焊縫均應達到等強。
一、設計依據
1.由業主提供的有關資料；
2.主要設計規范及規程：
建筑結構荷載規范 (GB50009-2001)
建筑抗震設計規范 (GB50011-2001)
鋼結構設計規范 (GB50017-2003)
冷彎薄壁型鋼技術規范 (GB50018-2002)
網架結構設計與施工規程 (JGJ7-91)
二、主要設計荷載標準值
1.風荷載：基本風壓0.45 kN/m2 B類地貌
2.恒載：棧橋自重由程序自動計算。
走道扶手、欄桿和踢腳重量：0.17 kN/m
走道鋼格柵：0.40 kN/m2
頂面和側面單層彩鋼板自重：0.10 kN/m2
三、結構設計概況
1.棧橋橋身結構體系采用焊接空間桁架，桁架桿件均采用方管。
棧橋橋身支承在人字鋼管柱上。鋼管柱之間設置交叉支撐。鋼管柱通過錨栓和下部混凝土基礎相連。
2.本結構設計使用年限為50年。安全等級為二級。
五、制作與安裝
1.鋼結構的制作與安裝應符合《鋼結構工程施工與驗收規范》中的有關規定。
2.焊縫等級：所有對接焊縫按（GB50205-2001）中的二級檢驗，角焊縫均按三級檢驗。
3.圖中構件尺寸均為凈尺寸，下料時應根據具體情況預留加工余量。
4.構件在運輸和堆放時要采取防止變形的措施。
5.鋼構件安裝前應進行全面檢查，檢查構件的數量、尺寸、加工質量是否符合有關要求，并對制作遺留的缺陷及運輸中產生的變形和損壞進行校正修復。
6.桁架吊裝時應采取合理的吊裝方案和措施防止變形和損傷，剛架吊裝就位后應及時安裝支承檁條以保證結構的穩定。 ...
棧橋最終圖紙_下載(rar格式) 機械圖紙
