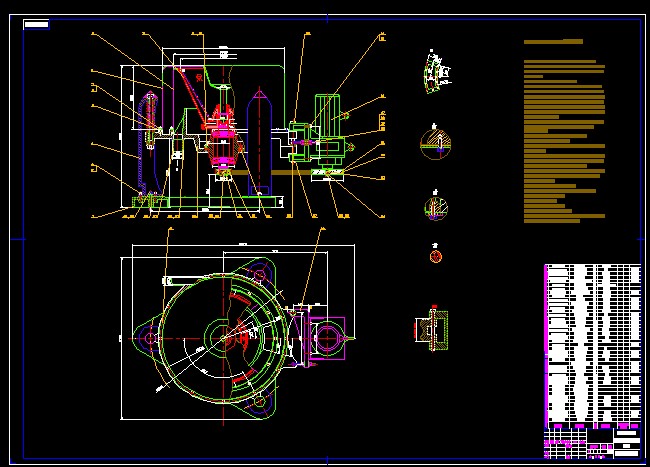

立式沉降過濾離心機裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 立式沉降過濾離心機裝配圖
技術要求
1.離心機外表面應具有防蝕性保護層,表面漆
膜必須平整、光亮、色澤均勻，漆層牢固，其主
要表面無明顯 起泡、落漆、皺紋和影響外觀等
的缺陷；
2.空車運轉試驗應符合下列要求:
2.1 運轉時應無機械碰擦及其他不正常現象；
2.2 轉鼓從起動至正常轉速的時間不超過60s；
2.3 電動機起動電流（不包括起動瞬間的電流）
不超過額定電流的2.5倍；電動機達到正常
轉速后的運轉電流不超過額定電流的80％；
2.4 機器運轉平穩，在外殼上端最大徑向振動量
不超過0.1mm；
2.5 試驗時間不少于2小時，在室溫（環境溫）
下，試驗結束時主軸承的溫度不超過
55°C;
2.6 電機制動后制動時間不大于30s;
3.負荷試驗應符合下列要求:
3.1 機器運轉平穩，應無機械碰擦，噪音應低于
105dB;
3.2 電機起動電流（不包括起動瞬間的電流）不
超過額定電流的3倍，電機達到正常轉速后
的運轉電流不超過額定電流值；
3.3 在室溫（環境溫度）下，主軸承的溫度不超
過65°C（軸承外測得的溫度）且溫升不
大于45°C；
3.4 各密封處應無滲漏現象；
4.離心機轉鼓的牢固性試驗應符合下列要求:
4.1 轉鼓筒體不變形；
4.2 焊縫無裂紋；
4.3 緊固件不應松動；
5.離心機安裝應可靠且接地。
6.離心機的內轉鼓和外轉鼓之間的縫隙應按照物料
顆粒的大小用戶進行自行調節。
過濾式離心機設備轉鼓開孔，附加過濾介質通過攔截的方式做到固液二相分離的離心機我們統稱過濾式離心機，過濾式離心機適用于物料粘度小、固相顆粒不易變形(如結晶體)固相顆粒較大且小批量的生產的工況，多用于工業脫水。
1、過濾式離心機原理圖：
2、沉降式離心機設備轉鼓為密閉桶狀，該設備工作原理是通過離心力做到固液二相分離，這種形式的離心機我們通稱沉降式離心機。沉降式離心機適用物料廣泛，如物料粘度大，固相顆粒小都能通過提高離心力的方式來達到固液二相分離的要求。
...
