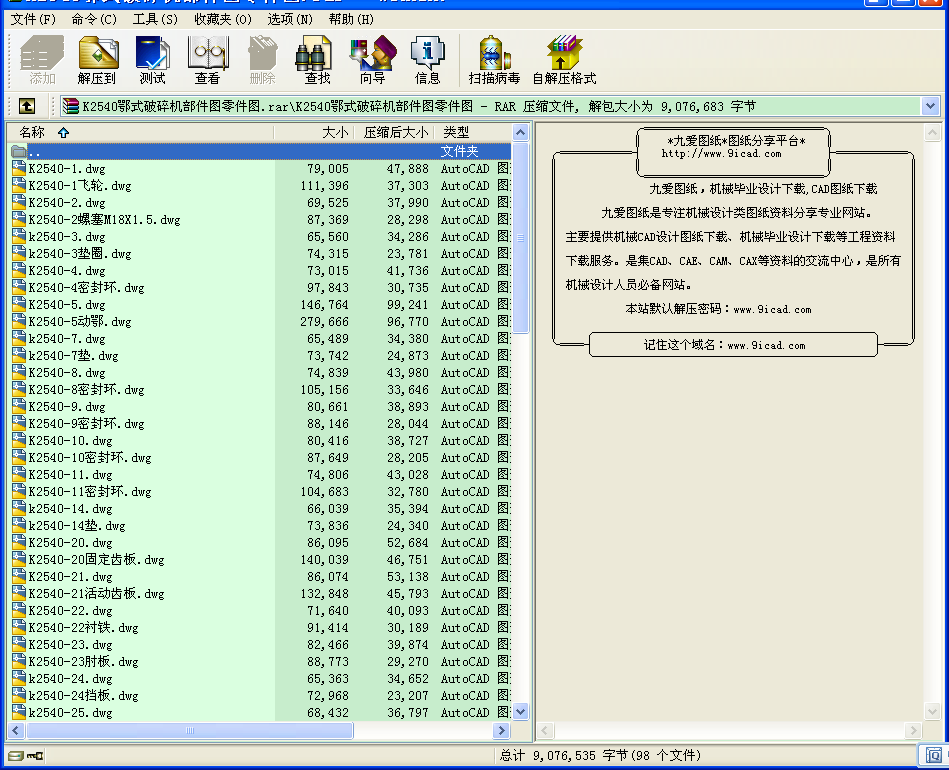

K2540鄂式破碎機部件圖零件圖
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.全部焊縫采用相當于T422的焊條焊接，焊縫型式為 15。序號1 2 10 16 17的焊角高為13mm。
2.機械加工前須經消除焊接應力處理。
3.軸承座處同軸承蓋同時加工。
4.前墻板的平面度為1000mm內不得大于0.5mm。
技術要求
1.應進行探傷檢查及外觀檢查，不允許有夾渣、發裂等影響強度或壽命的缺陷。
2.熱處理硬度HB=241-286。
3.中心孔保留，其光潔度由工藝決定。
4.M95x2螺紋尾部允許有4mm以下長度的收尾。
技術要求
1.未注明鑄造圓角半徑為5毫米。
2.焊接后機械加工，軸孔及端面的機械加工應和軸承蓋裝配后進行。
3.鑄件按JB 5000.6-1998鑄造通用技術條件驗收，精度CT13。
技術要求
1.水韌處理后硬度HB170-230。
2.拔模斜度及未注鑄造半徑由工藝決定。
3.澆冒口不得開在支承面及工作面上。
4.化學成份及機械性能應符合JB/T6404-92中有關規定。
5.齒形與K2540-20活動齒板配對制作。
6.鑄件不得有氣孔、夾渣等缺陷。
7.周邊打磨平整。
技術要求
1.水韌處理后硬度HB170-230。
2.拔模斜度及未注鑄造半徑由工藝決定。
3.澆冒口不得開在支承面及工作面上。
4.化學成份及機械性能應符合JB/T6404-92中有關規定。
5.齒形與K2540-21活動齒板配對制作。
6.鑄件不得有氣孔、夾渣等缺陷。
7.周邊打磨平整。
...
K2540鄂式破碎機部件圖零件圖_下載(rar格式) 機械圖紙
