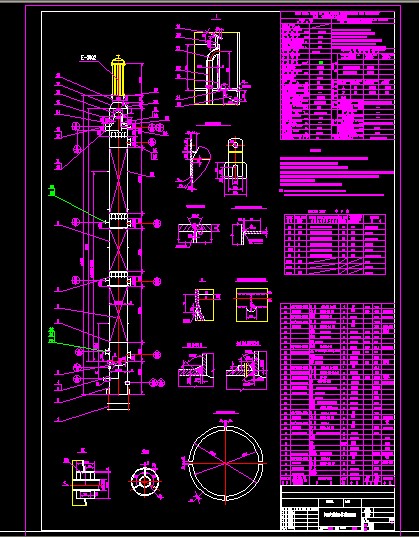

間歇蒸餾塔裝配圖 25m3
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
2.裙座螺栓孔中心圓直徑以及相鄰兩孔和任意兩孔間弦長極限偏差為2mm。
3.支承柵板應平整,安裝后的平面度公差2.4mm。
4.塔體在同一斷面上的最大直徑與最小直徑之差≤12mm。
5.接管與筒體焊接時,應與塔體內壁面平齊。塔節內表面焊縫應磨平,焊疤、焊渣應清除干凈。
6.塔節兩端法蘭與塔體焊后一起加工,其法蘭密封面與筒體軸線垂直度公差為1mm。
7.裙座防火由工藝專業負責。
8.設備凈質量和充水質量不包括塔內件及填料質量。
注:
1.設備吊裝、運輸時應采取必要措施防止筒體變形。
2.填料上部液體分布器、下部液體收集器和填料支撐及連接件均由專業制造廠提供。 ...
間歇蒸餾塔裝配圖 25m3_下載(dwg格式) 機械圖紙
