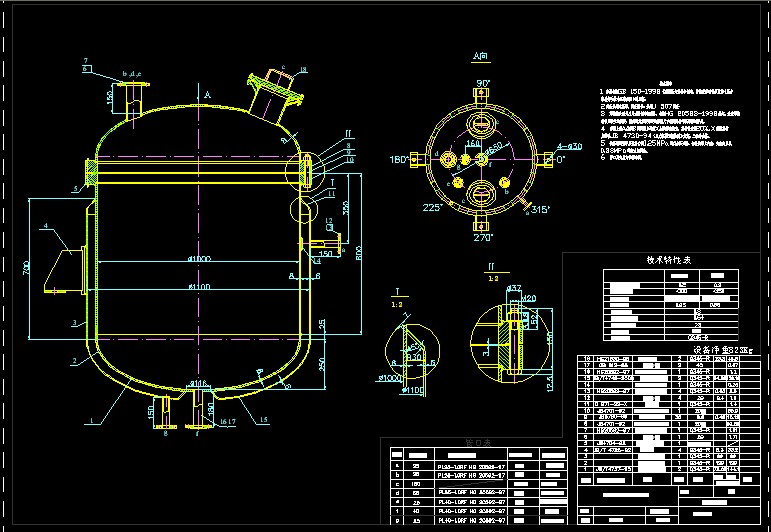

不帶攪拌的夾套反應釜 0.8m3
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.本設備按GB 150-1998《鋼制壓力容器》制造,并接受勞動部頒發的《壓力容器安全技術監察規程》的監督。
2.焊條采用電弧焊,焊條牌號:采用J 507焊條
3 焊接接頭形式及尺寸除圖中標明外,均按HG 20583-1998規定,法蘭焊接按相應法蘭的規定,腳焊縫及塔接焊縫的焊腳尺寸按兩焊件中較薄板的厚度。
4 容器上的A類和B類焊縫應進行X射線探傷檢查,探傷長度為20%,X射線探傷應符合JB 4730-94《壓力容器無損檢測》規定,三級為合格。
5 設備制造完畢后設備內以0.25MPa進行水壓試驗,合格后焊上夾套,夾套內壓以0.38MPa進行水壓試驗。
6 管口及支座方位按本圖。 ...
不帶攪拌的夾套反應釜 0.8m3_下載(dwg格式) 機械圖紙
