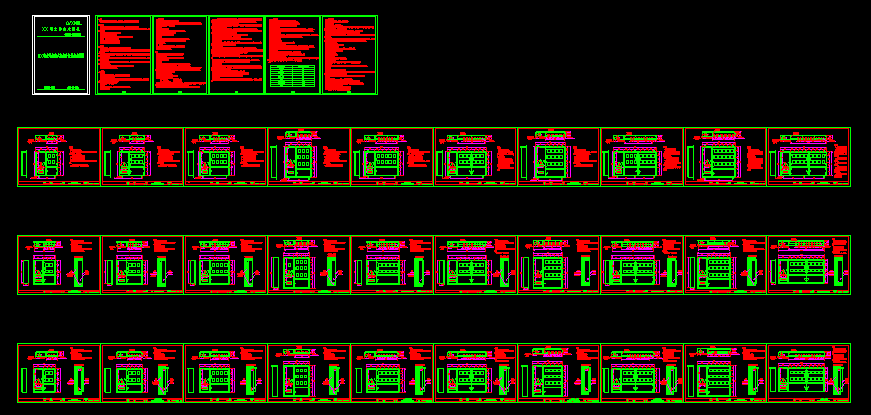

集中式電能計量箱
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 1 范圍
本辦法適用于廈門電業局所轄供電區域內新建、改建的嵌入式、半嵌入式、壁掛式集中安裝電能計量箱.
2 引用標準
GB7215.1-1997《低壓成套開關設備和控制設備 第一部分：型式試驗和部分型式試驗成套設備》
GB7215.3-1997《低壓成套開關設備和控制設備 第三部分：對非專業人員可進入現場的低壓成套開關設備和控制設備--配電板的特殊要求》；
GB50096.6《住宅設計規范第六部分：建筑設備》；
JJG1015-90 《計量器具定型通用規范》
閩電營（2003）634號《關于印發福建省電力有限公司電能計量柜技術條件的通知》
GB7251 符合等同采用國際標準IEC439-1；
DL/T448-2000 電能計量裝置技術管理規程
DL/T825-2002 電能計量裝置安裝接線規則
3 術語和定義
3.1 電能表專用夾具：用以固定各種不同尺寸電能表的可調整的支架式專用夾具.
3.2 嵌入式電能計量箱：將計量單元及輔助單元等所有的電氣設備及部件裝設在一個固定安裝的金屬封閉柜體內的計量柜，整體嵌入在建筑物墻體.
3.3 半嵌入式電能計量箱：將計量單元及輔助單元等所有的電氣設備及部件裝設在一個固定安裝的金屬封閉柜體內的計量柜，箱體部分整體嵌入在建筑物墻體.
3.4 戶內壁掛式電能計量箱：將計量單元及輔助單元等所有的電氣設備及部件裝設在一個固定的金屬封閉柜體內的計量柜，箱體整體懸掛在建筑物內的墻體.
3.5戶外壁掛式電能計量箱：將計量單元及輔助等所有的電氣設備及部件設在一個固定安裝的金屬封閉柜體內的計量柜，箱體整體懸掛在建筑物外墻體，露天安裝.
3.6計量專用電流互感器：為計量單元主要設備，專為電能表等提供電流量的電流互感器.
3.7接線端子排：用于導線之間的過渡聯接用.
4 職責和權限
4.1設計部門
4.1.1嚴格按國家電力行業標準、省公司相關規定及本技術標準的要求進行設計.
4.1.2對設計是否滿足本技術標準負責.
4.1.3單相電能表最大電流為60A，超過60A應按三相電能表設計，當三相電能表最大電流超過3*15（60）A時應采用互感器介入方式.15（60）A的表計采用電子式電能表.
4.1.4電能計量箱下端離地距離應在1.20米.
4.2審圖部門
4.2.1嚴格按國家電力行業標準、省公司相關規定及本技術標準的要求進行審圖.
4.2.2對審圖的結果負責.
技術要求：
1、安裝方式為靠墻壁掛式安裝。
2、箱體上下均要開進出線電纜和接地扁鐵孔，進出線電纜孔均為敲落孔，并且上下均須焊鎖、扁鐵的接地螺栓。
3、門板上的鉸鏈一律采用不銹鋼的鉸鏈。
4、出線室門板上須噴上詳細的用戶地址。
5、觀察窗的表框和玻璃須符合電業局的相關要求，并且要在觀察窗下方標明戶號。
6、表箱的整體制作安裝應達到電業局的防竊電要求。
技術要求：
1、安裝方式為嵌入墻安裝，安裝方式如下示意圖。
2、箱體上下均要開進出線電纜和接地扁鐵孔，進出線電纜孔均為敲落孔，并且上下均須焊鎖、扁鐵的接地螺栓。
3、門板上的鉸鏈一律采用不銹鋼的鉸鏈。
4、出線室門板上須噴上詳細的用戶地址。
5、觀察窗的表框和玻璃須符合電業局的相關要求，并且要在觀察窗下方標明戶號。
6、表箱的整體制作安裝應達到電業局的防竊電要求。
...
集中式電能計量箱_下載(dwg格式) 機械圖紙
