位置:首頁 > 機械圖紙

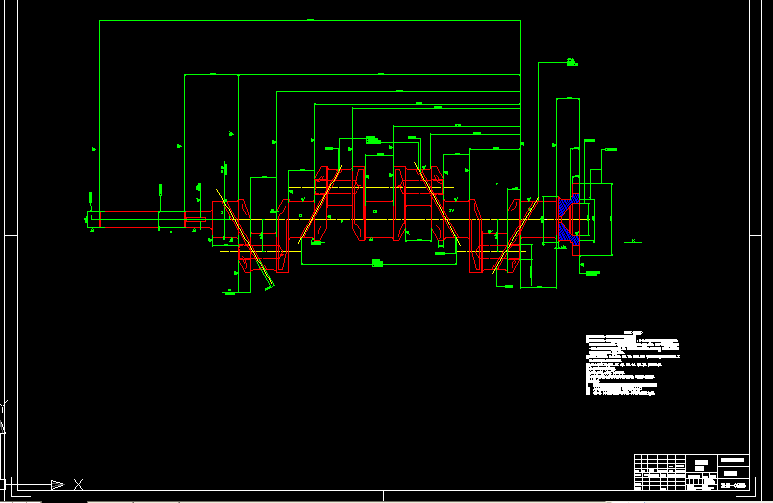

曲軸 3102--05006
  • 該文件為dwg格式
  • 文件大小： 118.07 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-31
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 曲軸 3102--05006

  • 技術要求（40Cr）
    1. 鋼的含碳量應精選，鋼的含硫磷量應不大于0.025%
    2. 曲軸須經調質處理，硬度為HB207-302HBS，同一根曲軸的 硬度差不大于50HBS單位，調質后基本的顯微組織為索氏體，按GB/T13320評定，1-4級合格，硬度不低于53HRC,同一根曲軸上的硬度差不大于6HRC單位，淬硬區兩端距軸頸與過渡圓角連接處為2，硬化層金相顯微組織按ZBJ36010評定，3-6級合格。
    3. 曲軸不加工表面應清潔，不允許有分層，裂紋，飛邊，氧化皮，褶皺，氣孔和使曲軸強度減弱的硬傷等缺陷，不允許用錘輾及焊補方法消除曲軸的缺陷。
    4. 曲軸已加工表面不允許有夾渣，黑點，碰痕，凹陷，毛刺，發紋，孔眼，裂縫及其他缺陷。
    5. 未注明的鍛造抽模角不大于7度。
    6. 曲軸軸頸與油道孔口交接處，應倒鈍和拋光。
    7. 主軸頸和連桿軸頸與曲柄連接的過渡圓角處應圓滑過渡，連接處不應有明顯接痕。
    8. 去尖角毛刺。
    9. GB/T1804-m.GB11335-m.GB/T1184-H.
    10. 其余執行JB/T6727-93《內燃機曲軸技術條件》
    11. 精加工后，組上兩扇行平衡塊后進行動平衡，不平衡量不大于50克/厘米。
    ...
