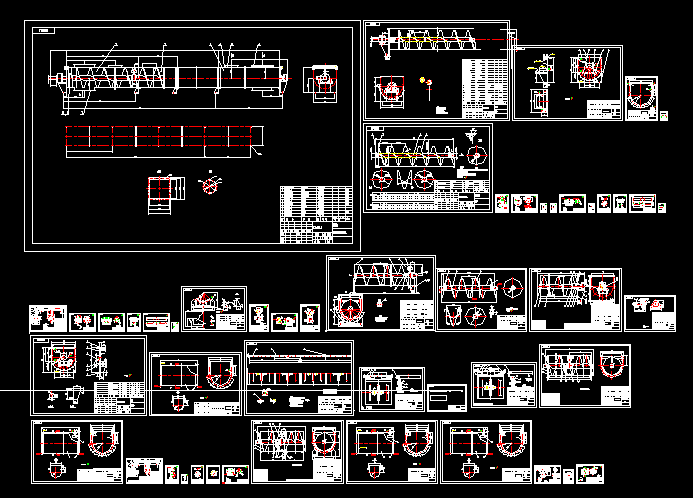

LS630單驅動螺旋輸送機全套制作圖50張
  • 該文件為dwg格式
  • 文件大小： 1.29 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-31
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • LS630單驅動螺旋輸送機全套制作圖50張

  • 技術要求
    1、件13法蘭墊用XY-401膠粘于件3頭節機殼法蘭上;
    2、件5吊軸承通過調整，其墊片滿足尺寸355JS14；
    3、件5吊軸承裝配后，要保證其能沿軸向移動；
    4、當驅動裝置采用LZJ型減速器時，頭節無件
    1、2、10、11、12、18、19、20、21、22、23共11種零部件。

    技術要求
    1、頭節、尾節螺旋體長度見表1，每臺螺旋輸送機有頭節、尾節螺旋體各1節，其中尾節螺旋體長度根據訂貨長度選擇生產；
    2、螺旋面應符合正螺旋面要求，曲面過渡應平整光滑；
    3、下料粗糙度50。

    技術要求
    1.未注鑄造圓角R5。
    2.本另件對于不同的軸承材料其孔徑不同， 孔徑D的尺寸公差見下表：


    技術要求
    1.調質硬度HB225-255。
    2.未注倒角1*45度。
    3.d尺寸處表面淬火HRC45-50。
    4.本另件與三種軸承材料配合使用，各種不同材料 對應其d尺寸公差不同，d的尺寸公差見下表：


    技術要求
    1.件4法蘭墊用XY-401膠粘于件1的標準機殼法蘭上。
    2.件2吊軸承通過調整其墊片滿足尺寸355JS14。
    3.件2吊軸承裝配后要保證其能沿軸向移動。


    技術要求
    1.件4尾節機蓋長度L1有2550、2050、1550、1050四種規格。
    2.件3標準機蓋數量n按下式計算（單位:m） n=L-（2.05+L1）+0.1/2
    3.件1蓋扣在機長方面每隔500一邊安裝一只，機蓋接頭處安裝 在右邊機蓋上，兩端中心處各安裝一只。其數量m按下式 計算（單位:mm) m=4L+4
    4.機蓋總成質量=0.45m+28.03n+28.18+件4質量 ...
