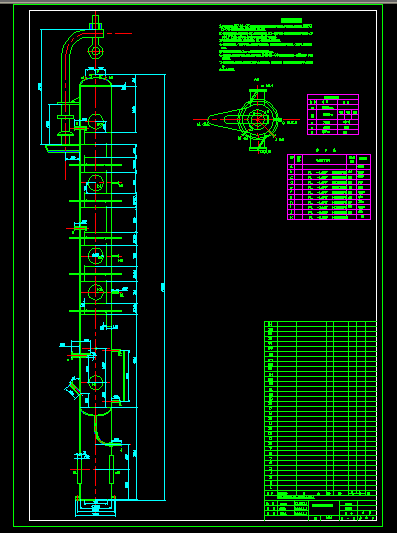

篩板式精餾塔
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.本塔鋼殼部分按JB741-65《碳素鋼及不銹鋼焊制容器技術條件》進行制造、試驗和驗收。襯鋁部分按JB158 0-75《鋁制焊制容器技術條件》進行制造、試驗和驗收。
2.鋼部分焊接采用電焊,焊條型號為T42,焊縫形式按HGJ15-89標準,襯鋁部分焊接采用氬弧焊(或氣焊),焊 條采用LF2或高一級牌號的鋁。焊縫坡口形式及尺寸按承制廠之現行規范。
3.翻邊法蘭的緊密面必須平整,不得有局部凹坑、毛刺、刮傷裂痕等影響密封的缺陷。
4.塔體彎曲度應小于1/1000塔高,總彎曲度小于20mm,塔體安裝垂直偏差不超過塔高的1/1000且不大于15mm
5.裙座螺栓中心圓直徑偏差+3mm,任意兩孔間距離偏差+3mm。
6.塔盤零部件、塔盤支持件的制造、安裝、試驗和驗收按JB1205-80《浮閥塔盤技術條件》(第12條除外)中的相 應要求執行。7.塔體外殼制成后,表面清理,并以0.25MPa進行水壓試驗,襯鋁后充水試漏(下部的封頭開數個直徑5mm的小孔觀察
8.管口方位見本圖。 ...
篩板式精餾塔_下載(dwg格式) 機械圖紙
