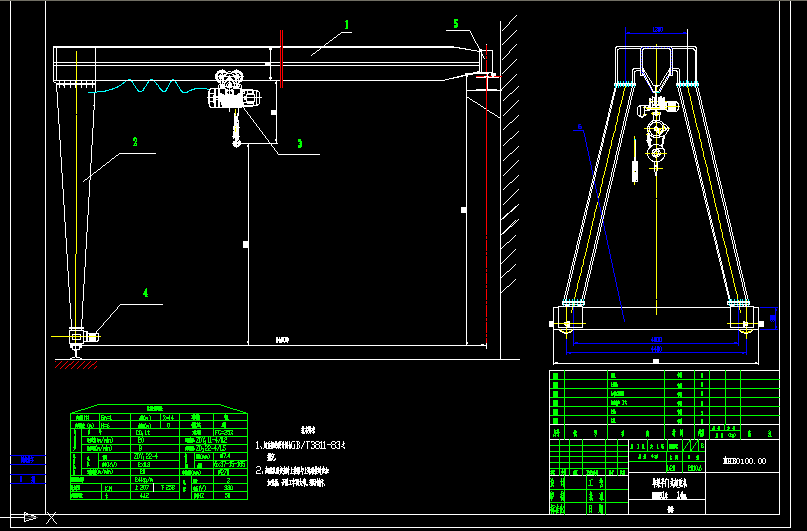

單梁半門式起重機 1t-14m
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.起重機的設計制造和安裝檢驗依據GB3811-93、JB/T 5663.2及GB/T6067執行；
2.起重機電氣依據《機械安全 機械電氣設備 第32部分：起重機械技術條件》GB5226.2執行。
3.主梁跨中上拱度F=(0.9～1.4)S/1000,且最大上拱度控制在S/10范圍內；有效懸臂處上翹應為 F0=(0.9～1.4)L1(L2)/350.8
4.主梁水平彎曲值q≤S1/2000。
5.起重機跨度偏差△S=±8mm,且每對車輪測出的跨度相對差≤8mm.
6.大車車輪垂直偏斜△L1≤L1/400，水平偏斜△L≤L/1000且同一軸線上的一對車輪的偏斜方向相反。
7。同一橫梁下的兩車輪的同位差△t≤2mm.
8.起重機各電控設備中各電路的對地絕緣電阻≥0.8MΩ，潮濕環境≥0.4MΩ。 ...
單梁半門式起重機 1t-14m_下載(dwg格式) 機械圖紙
