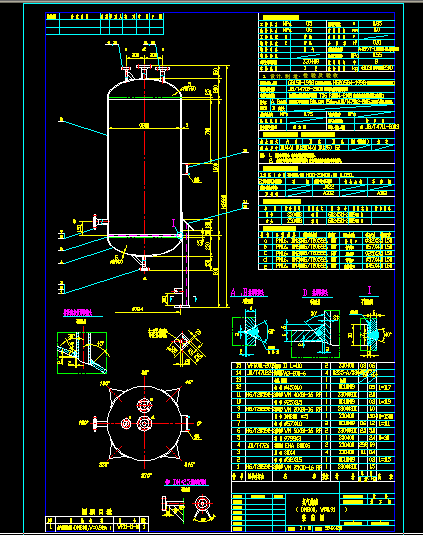

氫氣儲罐 DN800, V=0.91m3
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.本設備參照GB150-1998《鋼制壓力容器》HG/T20569-94《機械攪拌設備》進行制造,試驗和驗收
2.焊接采用電弧焊,手工焊焊條牌號:不銹鋼之間用A102,碳鋼與不銹鋼之間用A302.
3.焊接接頭的形式與尺寸除圖中注明外按HG20583-1998中的規定,未注角焊縫的焊角高度按較薄件的厚度;焊接按JB/T4709-2000《鋼制壓力容器焊接規程》的要求進行,法蘭的焊接按相應的法蘭標準
4.制成后,以0.2MPa進行水壓試驗,試驗時控制水中Cl ˉ含量≤5mg/L。
5.設備制成后,不銹鋼外表面需酸洗鈍化處理,用藍點法檢驗,以無藍點為合格。
6.設備組裝完畢,以水代料進行試運轉,嚴禁進行空運轉,并使設備內達到工作壓力;試運轉時間應不少于4小時,在試運轉過程中,不得有不正常的振動和噪音,并測定:
(a)軸上端部機封處徑向擺動量不大于0.5mm
(b)軸向竄動量≤±0.2mm
(c)軸封處泄漏量<=5ml/h;(d)軸下端擺動量不大于1.0mm.
7.設備檢驗合格后,設備的油漆,包裝和運輸按JB2536-80規定. ...
氫氣儲罐 DN800, V=0.91m3_下載(dwg格式) 機械圖紙
