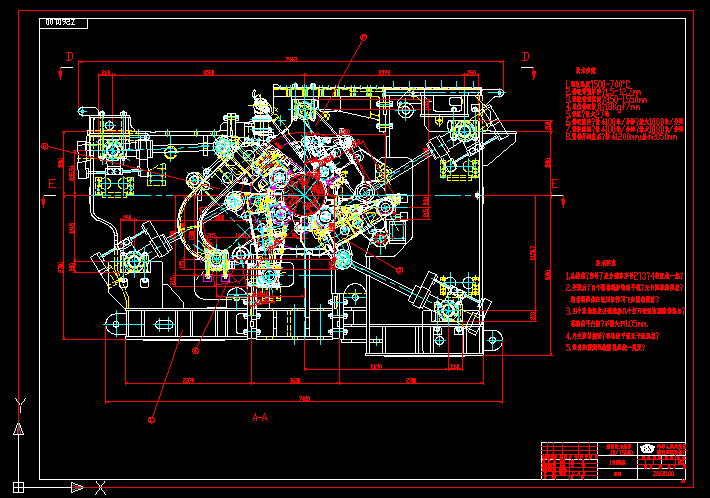

卷曲機 Z2601
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數
1.卷取溫度：500~700°C
2.卷取帶鋼厚度：1.5~12.7mm
3.卷取帶鋼寬度：850~1550mm
4.單位卷取張力：18Kgf/mm
5.卷重：最大27噸
6.卷取速度：最小100米/分鐘；最大1080米/分鐘
7.卷取速度：最小100米/分鐘；最大1080米/分鐘
8.鋼卷外圓直徑：最小1200mm;最小2050mm
技術要求
1.總裝前，序號7應分別和序號2、3、4裝配在一起。
2.安裝后，四個助卷輥應轉動平穩，無卡阻扭曲現象，助卷輥架體在液壓缸作用下應擺動靈活。
3.四個助卷輥應分別選擇幾個打開位置檢測助卷輥與，芯軸的平行度，不能大于0.05mm.
4.外支撐的擺動、移動應平穩無卡阻現象。
5.設備涂漆顏色按照機組統一規定。 ...
卷曲機 Z2601_下載(dwg格式) 機械圖紙
