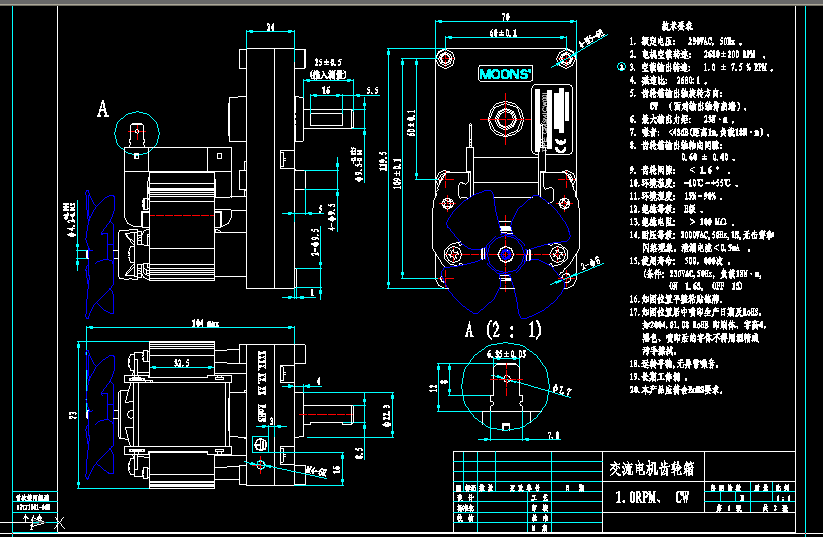

交流電機齒輪箱
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 額定電壓： 230VAC, 50Hz 。
2. 電機空載轉速： 2680±200 RPM 。
3. 空載輸出轉速： 1.0 ± 7.5 % RPM 。
4. 減速比： 2680:1 。
5. 齒輪箱輸出軸旋轉方向：
CW （面對輸出軸伸出端）。
6. 最大輸出力矩： 23N·m 。
7. 噪音： <48dB(距離1m,負載18N·m）。
8. 齒輪箱輸出軸軸向間隙：
0.60 ± 0.40 。
9. 齒輪間隙： ＜ 1.6 ° 。
10.環境溫度： -10℃～+55℃ 。
11.環境濕度： 15%～90% 。
12.絕緣等級： E級 。
13.絕緣電阻： ＞ 100 MΩ 。
14.耐壓等級：2000VAC,50Hz,1S,無擊穿和
閃絡現象，泄漏電流＜0.5mA 。
15.使用壽命： 500，000次 。
(條件：230VAC,50Hz, 負載18N·m,
ON 1.6S, OFF 1S)
16.如圖位置平整粘貼銘牌。
17.如圖位置居中噴印生產日期及RoHS，
如2004.01.08 RoHS 印刷體，字高4，
黑色，噴印后的字體不得用酒精或
污手擦拭。
18.運轉平穩,無異常噪音。
19.長期工作制 。
20.本產品應符合RoHS要求。
...
交流電機齒輪箱_下載(dwg格式) 機械圖紙
