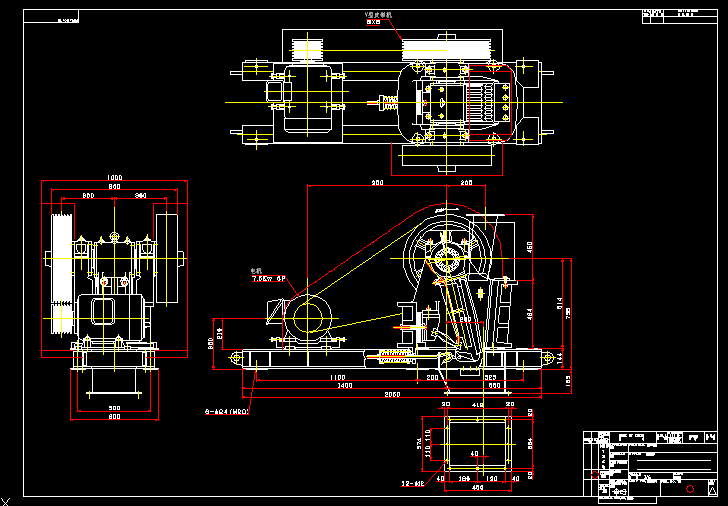

破碎機本體組裝圖
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1、本機應在本廠進行總裝配并進行空負荷試車2小時,其軸承的穩定
溫度不高于70°。
2、電機軸端2-M12深22mm,按軸端擋圈孔配做。
3、肘板與肘板墊應接觸均勻,其間隙與平行度不大于1.5mm。
4、固定顎板與機架前面、活動顎板與動顎支撐面之間應接觸
均勻,不應有翹角與懸空現象,必要時用砂輪磨平。
5、裝配后,飛輪、皮帶輪的端面與偏心軸的中心線垂直度為0.4mm。
6、肘板與肘板墊在運轉過程中不應有碰撞聲。
7、肘板鑄有正方形凸起的一端裝配時裝在動顎的肘板墊上。 ...
破碎機本體組裝圖_下載(dwg格式) 機械圖紙
