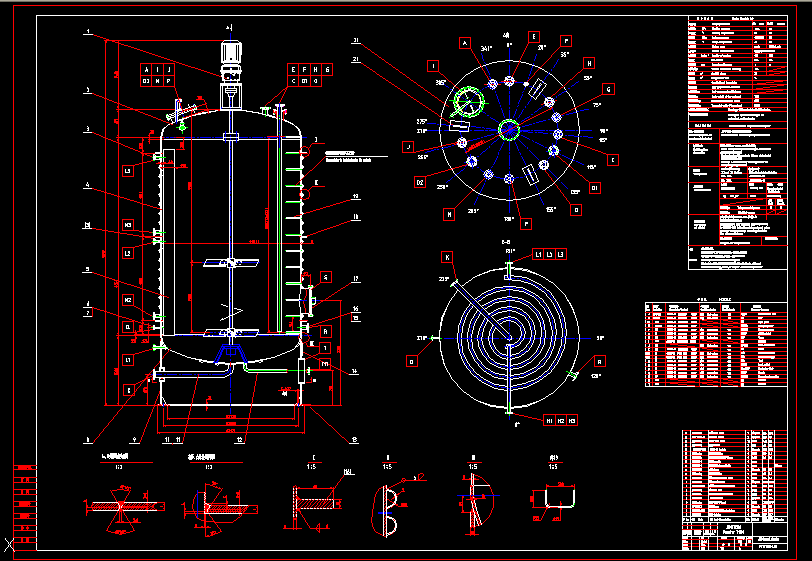

反應器 T1501
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.減速機的機架凸緣與設備封頭組焊后一起加工，要求：減速機機架和軸封底兩凸緣的軸線同軸度公差不大于封頭公稱直徑的1‰；凸緣上減速機機架結合面和軸封底座緊密面應與容器軸線垂直，其垂直度公差不大于凸緣外徑的1‰。
2.設備制造完畢后,先在設備內進行水壓試驗,合格后再焊接夾套。
3.水壓試驗時，控制水中氯離子含量不大于25mg/L。
4.夾套水壓試驗時，內筒須保壓0.13MPa。
5.攪拌器與軸的組件需進行動平衡試驗.
6.設備組裝完畢后,先進行空運轉,時間不少于30分鐘:然后以水代料進行負荷運轉，達到機械密封跑合時間，直到機械密封運轉正常為止,時間不少于4小時.在試運轉過程中,不得有不正常的噪聲{≤85db(A)}和震動等不良現象。
7.攪拌設備組裝后,在軸封處測定軸的徑向擺動量不大于0.35mm,軸的軸向竄動量不大于±0.2mm.
8.設備試驗合格后,不銹鋼部分需清除油污做酸洗鈍化處理。用藍點法檢驗，無藍點為合格。
9.設備水壓試驗時，檢查機械密封處泄漏量：≤5ml/h。
10.不銹鋼板應采用壓力容器用鋼板.
11.攪拌軸旋轉方向應和圖示相符,不得反轉.
12.本設備需靜電接地,接電電阻不大于10Ω. ...
反應器 T1501_下載(dwg格式) 機械圖紙
