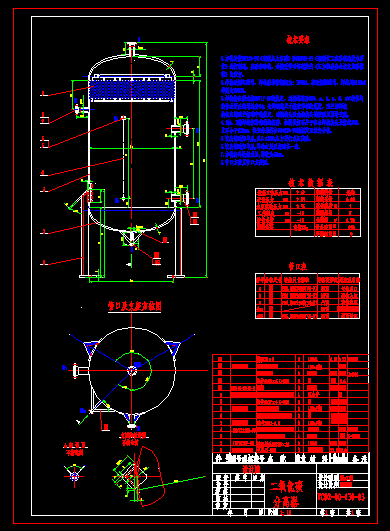

二氧化碳分離器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 1.本設備按GB150-98《鋼制壓力容器》和HGJ18-89《鋼制化工容器制造技術要
求》進行制造、實驗和驗收，并接受勞動部頒發的《壓力容器安全技術監察規
程》的監督。
2.焊接采用電弧焊，焊條型號碳鋼間為：E5016。若采用埋弧焊，焊絲用H10Mn2
焊劑為HJ350。
3.焊接接頭型式按HGJ17-89的規定，對接焊縫為DU4，a、b、c、d、e口接管與
筒體或封頭的焊縫為G4；角焊縫的尺寸按較薄板的厚度，法蘭的焊接
按相應的法蘭標準中的規定。對接接頭及角接接頭的表面呈圓滑過渡。
4.對A、B類焊縫作局部射線探傷，檢測長度不少于各條焊接接頭長度的50%，
且不小于250mm，檢查結果符合JB4730-94的規定Ⅲ級為合格。
5.設備制造完畢后,以3.65MPa壓力進行水壓實驗。
6.設備制造完畢后,外涂紅丹及灰漆各一遍。
7.本設備外設保溫層,厚度為60mm。
8.管口方位見管口方位圖。
...
二氧化碳分離器_下載(dwg格式) 機械圖紙
