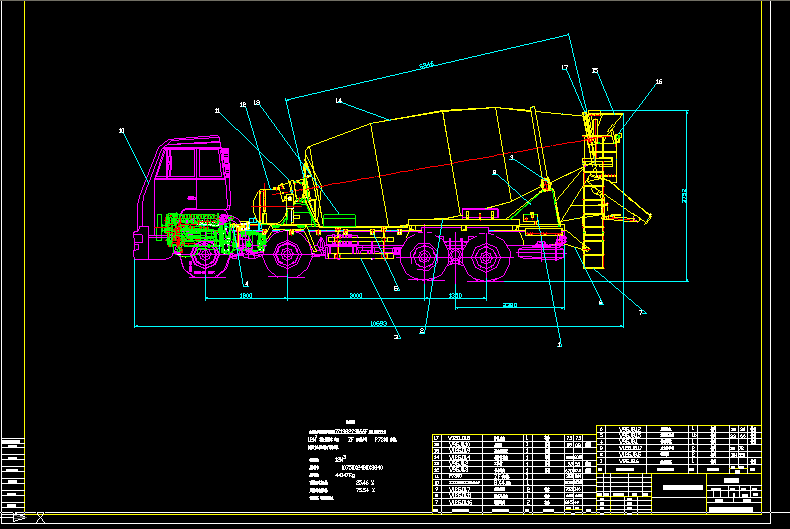

混凝土攪拌運輸車 12立方米
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 混凝土攪拌運輸車或稱攪拌車，是用來運送建筑用預拌混凝土的專用卡車；由于它的外形，也常被稱為田螺車。卡車上裝有圓筒型攪拌筒用以運載混合后的混凝土，在運輸過程中會始終保持?jǐn)嚢柰厕D(zhuǎn)動，以保證所運載的混凝土不會凝固。運送完混凝土后， 通常都會用水沖洗攪拌筒內部， 防止硬化的混凝土占用空間。
取力裝置
國產混凝土攪拌運輸車采用主車發動機取力方式。取力裝置的作用是通過操縱取力開關將發動機動力取出，經液壓系統驅動攪拌筒，攪拌筒在進料和運輸過程中正向旋轉，以利于進料和對混凝土進行攪拌，在出料時反向旋轉，在工作終結后切斷與發動機的動力聯接。
液壓系統
將經取力器取出的發動機動力，轉化為液壓能（排量和壓力），再經馬達輸出為機械能（轉速和扭矩），為攪拌筒轉動提供動力。
減速機
將液壓系統中馬達輸出的轉速減速后，傳給攪拌筒。
操縱機構
（1）控制攪拌筒旋轉方向，使之在進料和運輸過程中正向旋轉，出料時反向旋轉。
（2）控制攪拌筒的轉速。
攪拌裝置
攪拌裝置主要由攪拌筒及其輔助支撐部件組成。攪拌筒是混凝土的裝載容器，轉動時混凝土沿葉片的螺旋方向運動，在不斷的提升和翻動過程中受到混合和攪拌。在進料及運輸過程中，攪拌筒正轉，混凝土沿葉片向里運動，出料時，攪拌筒反轉，混凝土沿著葉片向外卸出。
葉片是攪拌裝置中的主要部件，損壞或嚴重磨損會導致混凝土攪拌不均勻。另外，葉片的角度如果設計不合理，還會使混凝土出現離析。
清洗系統
清洗系統的主要作用是清洗攪拌筒，有時也用于運輸途中進行干料拌筒。清洗系統還對液壓系統起冷卻作用。
全封閉裝置
全封閉裝置采用回轉密封技術，密封了攪拌車的進出料口，解決了傳統攪拌車水份蒸發、砂漿分層、砼料撒落、行車安全等系列問題。 ...
混凝土攪拌運輸車 12立方米_下載(dwg格式) 機械圖紙
