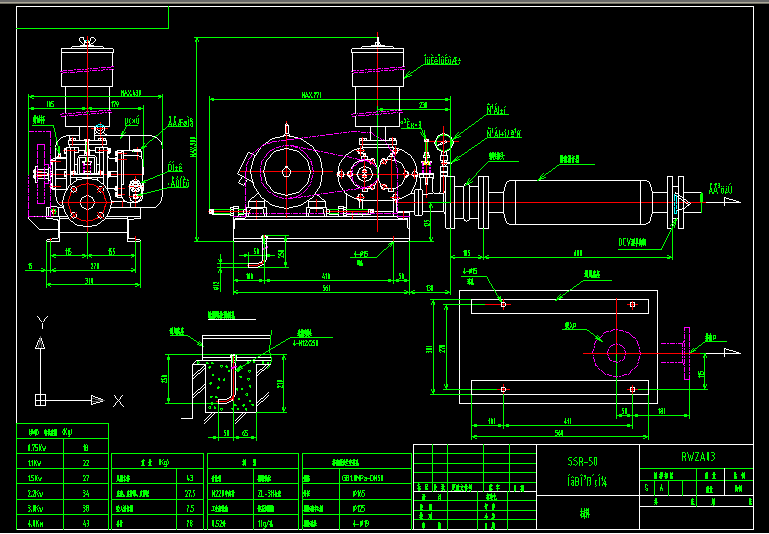

臥式消音器外形尺寸圖 SSR-50
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 消音器是阻止聲音傳播而允許氣流通過的一種器件，是消除空氣動力性噪聲的重要措施。消音器是安裝在空氣動力設備（如鼓風機、空壓機、鍋爐排氣口、發電機、水泵等排氣口噪音較大的設備）的氣流通道上或進、排氣系統中的降低噪聲的裝置。消音器的種類很多，但究其消聲機理，又可以把它們分為六種主要的類型，即阻性消音器、抗性消音器、阻抗復合式消音器、微穿孔板消音器、小孔消音器和有源消音器。
消音器的選用應根據防火、防潮、防腐、潔凈度要求，安裝的空間位置，噪聲源頻譜特性，系統自然聲 衰減，系統氣流再生噪聲，房間允許噪聲級，允許壓力損失，設備價格等諸多因素綜合考慮并根據實際情況有所偏重。一般的情況是： 消音器的消音量越大，壓力損失及價格越大；消音量相同時，如果壓力損失越小，消音器所占空間就越大。
新型高效抗噴阻型系列消音器設備被廣泛使用于發電、化工、冶金、紡織等工業廠礦中用于各種型號鍋爐、汽機排汽；風機；安全門等設備的消音降音。該系列消音器是根據抗、噴、阻復合消音原理所研制，具有消音量大、體積小、重量輕及安裝方便無檢修等諸多優點。
· 消音器的消音頻率特性。抗噴阻型消音器對各頻噪聲效果優越。
· 消音器的適用風速一般為6-8m/s，最高不宜超過12m/s，同時注意消音器的壓力損失。
· 注意消音器的凈通道截面積，風管和消音器連接時，必要時（風速有限制時）需作放大處理。
· 消音器等消音設備安裝，須有獨立的承重吊桿或底座；與聲源設備須通過軟接頭連接。
· 當兩個消音彎頭串聯使用時，兩個彎頭的連接間距應大于彎頭截面對角線長度的2.5倍。
· 對于高溫、高濕、有油霧、水氣的環境系統一般選用微孔結構消音設備，對于有潔凈要求的諸如手術室、錄音室、潔凈廠房等環境系統，應采用微孔結構消音設備。
· 相鄰用房管路串通時，注意室內噪聲通過管路相互影響，必要時風口作消音處理。 ...
臥式消音器外形尺寸圖 SSR-50_下載(dwg格式) 機械圖紙
