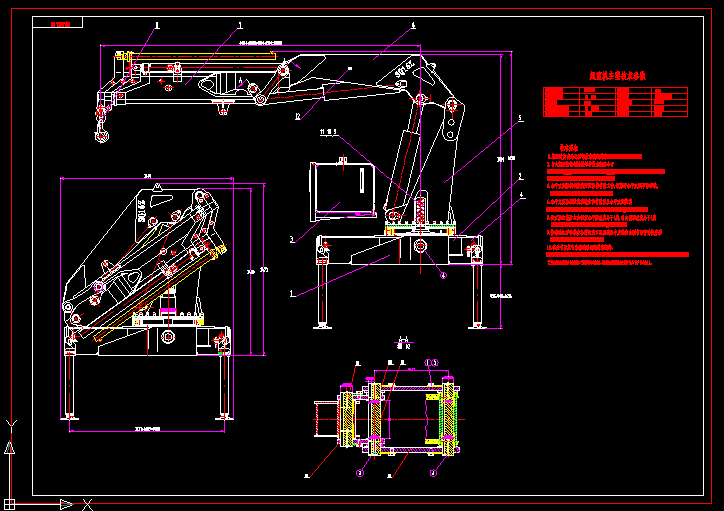

起重機1600kg SQ16ZA3.00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配時所有的運動部位涂有潤滑脂. 應保證運動靈活,無卡滯現象.
2.與大梁連接的螺栓螺母擰緊力矩不小于280Nm
3.夏天使用C-N46,低凝液壓油,冬天使用YN-N32 低凝液壓油
4.軟硬管應排列整齊,軟管不許有扭曲現象
5.水平支腿機械鎖緊裝置應能夠有效工作,鎖緊時水平支腿不能移動,
打開鎖緊機構時水平支腿應能順暢移動
6.水平支腿防誤拉出擋塊應能有效防止水平支腿拉出
7.操縱桿及操縱指示標牌應排列整齊,操縱桿最大錯位量應小于
8.垂直油缸前后左右垂直水平面角度小于1度,自由偏擺角度小于1度
垂直油缸全縮回時換算至支腳位置偏擺數值為:
9.伸縮油缸浮動軸在各種起重工況及過程中應能自由調節吊臂彈性變形調節過程應平緩均勻,無卡滯現象
10.各關節及其它磨擦副采用潤滑脂潤滑.
11.各執行元件在整車凈載試驗及行駛試驗中回縮量或下沉量見相關產品的出廠試驗大綱
12.液壓系統裝配得按照《清潔裝配工藝規范要求》進行裝配。保證液壓油固體污染度控制在NAS19/16等級以上。
...
起重機1600kg SQ16ZA3.00_下載(dwg格式) 機械圖紙
