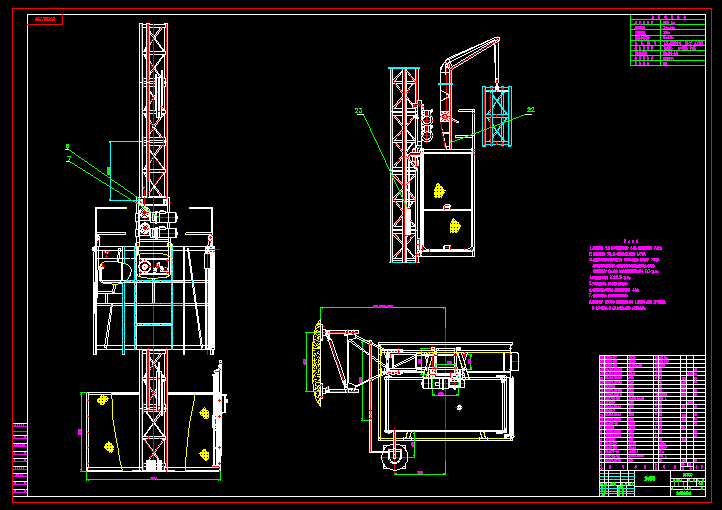

施工升降機 sc100.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.附著架間距為 9米，第一道附著架距地面約 6米處，自由端懸臂長度為 7.5米；
2.電纜導架間距為 9米，第一個導架與電纜筒上緣相距 1.5米處；
3.導軌架軸心線對地面基準的垂直度為每 1000米高度上，偏差不大于 70毫米，各標準節應保證良好的互換性，相鄰標準節的立柱接合面處對接應平直，相互錯位形成的階差不大于 0.8毫米，標準節聯接螺栓擰緊力矩不小于 20kg.m；
4.電機制動力矩不小于 10±2.5kg.m；
5.安全器動作應可靠，每三個月做一次墜落實驗；
6.各限位開關動作應可靠準確，整機接地電阻不大于 4歐姆；
7.導軌架接高完成后，應立即將手動起重機取下；
8.整機高度低于 150米時，不安裝滑車系統，高于 150米時，去掉件 18電纜卷筒、件 19電纜導架、件 21電纜臂架，安裝件 23滑車系統。 ...
施工升降機 sc100.dwg_下載(dwg格式) 機械圖紙
