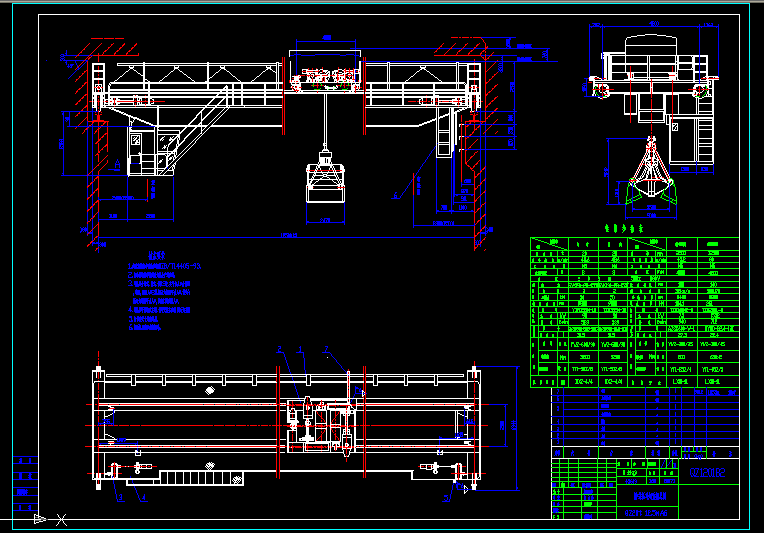

橋式抓斗起重機 20t-12.5m A6
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.起重機裝配與試驗應符合GB/T14405-93之規定。
2.操縱室分開式、閉式、保溫（P-4冷風機）、保溫（空調）四種； 操縱室平臺分側面、端面、頂面入口三種；圖示為側面入口，箭頭“A”所指方向為端面入口，沒有門為頂面入口。
3、起重機分室內、室外兩種。
4、主起升機構吊鉤分為單鉤與雙鉤兩種
5、H0為大車緩沖器增加高度、當H0=0時可不寫出。
6、2～5項按生產通知單生產。
7、安裝起重機時必須按附加圖的規定進行安裝焊接。
8、總重為室內重，不包括冷風機重量。
9、車輪材質為ZG50SiMn
...
橋式抓斗起重機 20t-12.5m A6_下載(dwg格式) 機械圖紙
