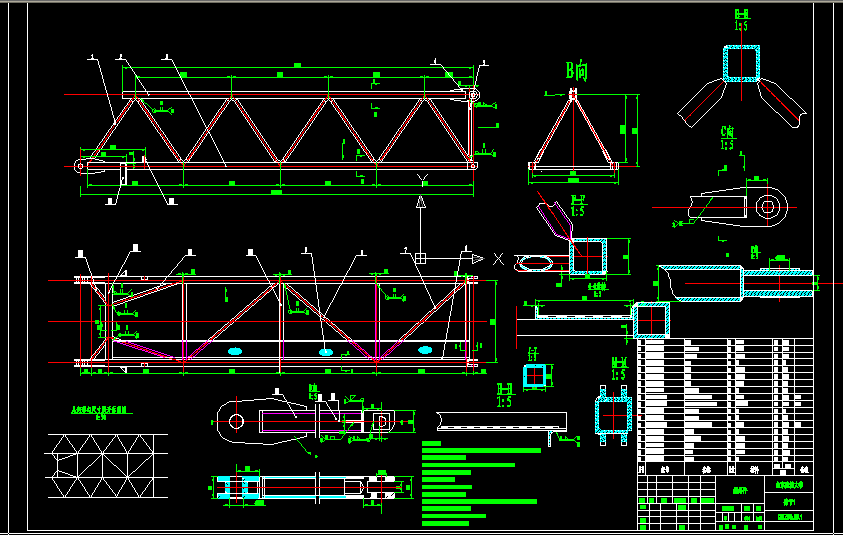

臂節1裝配圖 QTZ80.15.1
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1對焊材料均為Q345B的件采用E5016焊條施焊，其余采用E4316焊條施焊，焊縫質量等級
應符合JG/T5112-1999A級標準。
2坡口焊縫焊后修平，未注焊縫為角焊縫，焊縫高度為較薄件厚度。
3兩斜桁架長度之差不得大于1.5mm.
4腹桿的直線度為750;1.
5臂架各節間弦桿的直線度為750:1。
6兩下弦桿頂面平面度誤差1.5mm
7臂架根部鉸軸對水平桁架縱軸線的垂直度為1.5mm.8鋼板網9必須與四周角鋼焊牢。
9各銷孔位置應保證銷軸裝配自如，
10在上弦桿明顯位置打上永久標志QTZ125節1。
11各種放樣校核下料腹桿根據實際
...
臂節1裝配圖 QTZ80.15.1_下載(dwg格式) 機械圖紙
