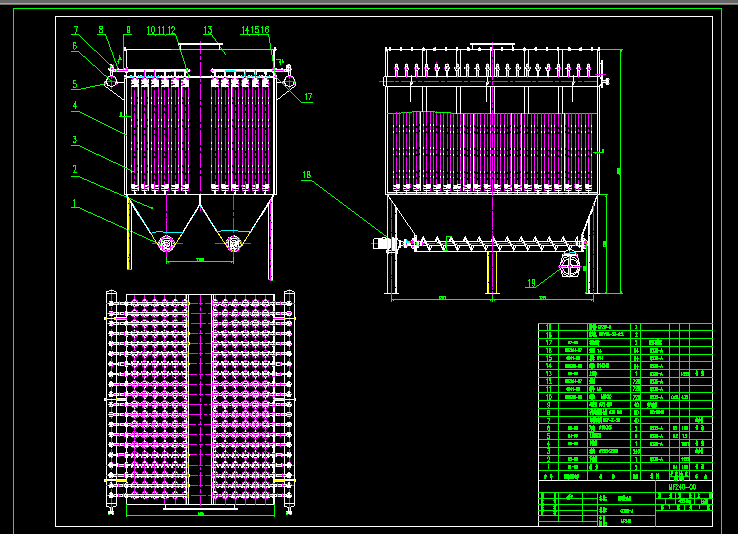

脈沖除塵器 MF240
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 脈沖除塵器是在袋式除塵器的基礎上改進的新型高效脈沖除塵器，綜合了分室反吹各種脈沖噴吹除塵器的優點，克服了分室清灰強度不夠，進出風分布不均等缺點，擴大了應用范圍。
脈沖除塵器是當含塵氣體由進風口進入除塵器，首先碰到進出風口中間的斜板及擋板，氣流便轉向流入灰斗，同時氣流速度放慢，由于慣性作用，使氣體中粗顆粒粉塵直接流入灰斗。起預收塵的作用，進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部清潔室，匯集到出風口排出，含塵氣體通過濾袋凈化的過程中，隨著時間的增加而積附在濾袋上的粉塵越來越多，增加濾袋阻力，致使處理風量逐漸減少，為正常工作，要控制阻力在一定范圍內（140--170毫米水柱），一旦超過范圍必須對濾袋進行清灰，清灰時由脈沖控制儀順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各相應的濾袋內，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋恢復初始狀態。清下粉塵落入灰斗，經排灰系統排出機體。由此使積附在濾袋上的粉塵周期地脈沖噴吹清灰，使凈化氣體正常通過，保證除塵系統運行。
工作原理
脈沖除塵器是指通過噴吹壓縮空氣的方法除掉過濾介質（布袋或?yàn)V筒）上附著的粉塵；根據除塵器的大小可能有幾組脈沖閥，由脈沖控制儀或PLC控制，每次開一組脈沖閥來除去它所控制的那部分布袋或?yàn)V筒的灰塵，而其他的布袋或?yàn)V筒正常工作，隔一段時間后下一組脈沖閥打開，清理下一部分除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。 ...
