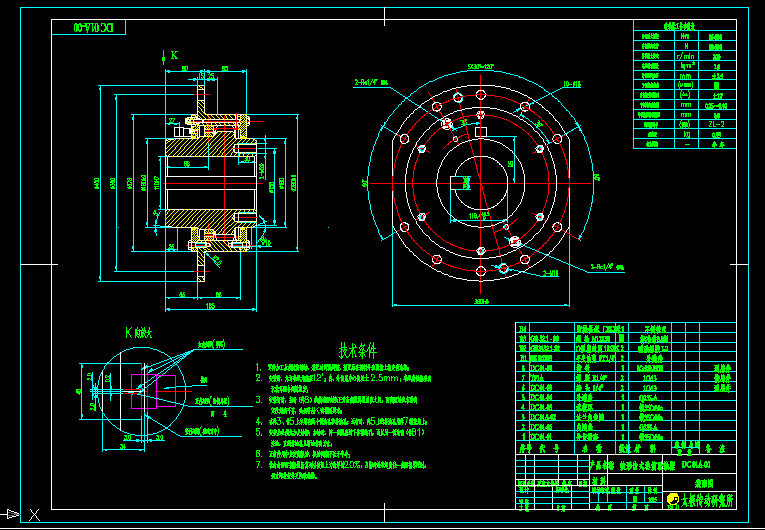

鼓形齒式卷筒聯軸器 DC01A-00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.零件加工后須涂防銹油，裝配時即洗即裝，裝配后在部件外表面涂上指定色油漆
2.安裝時，允許軸線角偏差12分，內外齒寬中心偏差正負2.5mm，軸線高低偏差由承載環配合間隙限定
3.安裝好時，指針的前端面刻線正對齒側隙界限刻痕之間，兩側面刻線與軸向定位刻痕平齊，必須符合K向試圖要求
4.在件3、件5上分別有兩個供油孔和排油孔，運行時，減上的排油孔用件7螺塞堵上
5.安裝后必須先加足油脂，加油時，將一側螺塞卸下作排油孔，而從另一側油嘴注油，直到排油孔見新油排出為止
6.正常使用中應定期換油，換油周期不長于半年
7.輪齒齒面磨損極限折算到分度圓上為齒厚的20%,當指針刻線超出任一側磨損界限時，必須立即檢查并更換聯軸器。 ...
鼓形齒式卷筒聯軸器 DC01A-00_下載(dwg格式) 機械圖紙
