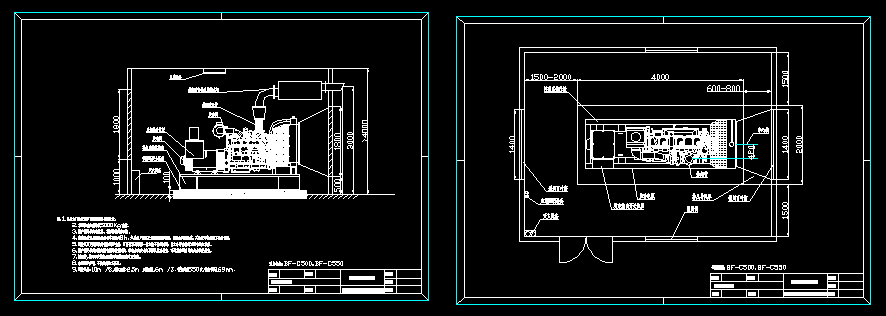

發電機組機房布置示意圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 注：1.機房大門位置用戶可根據需要自定位置。
2.機組基礎應能承載5000Kg重量。
3.用戶需要考慮電纜溝、排污溝等具體項目。
4.底座油箱滿足機組持續功率運轉約8h，如果用戶需要更長時間連續運轉，需要加日用油箱，其位置可根據施工現場自定。
5.進排風百頁窗應該具有防雨雪功能，百頁窗靠近機房一側加裝不銹鋼濾網，防止外界雜物通過百葉進入機房。
6.用戶需要考慮到排煙消音器的吊裝問題，若機房高度太高不易從屋頂?shù)跹b，可考慮在適當?shù)母叨燃訖M梁吊裝。
7.排煙管,導風罩安裝根據現場實際情況確定后安裝。
8.本圖僅供參考,不做具體施工使用。
9.進排風量：10m /S,排風面積>2.5m ;排煙量1.6m /S，排煙面積550度,排煙管徑169mm。
...
發電機組機房布置示意圖_下載(dwg格式) 機械圖紙
