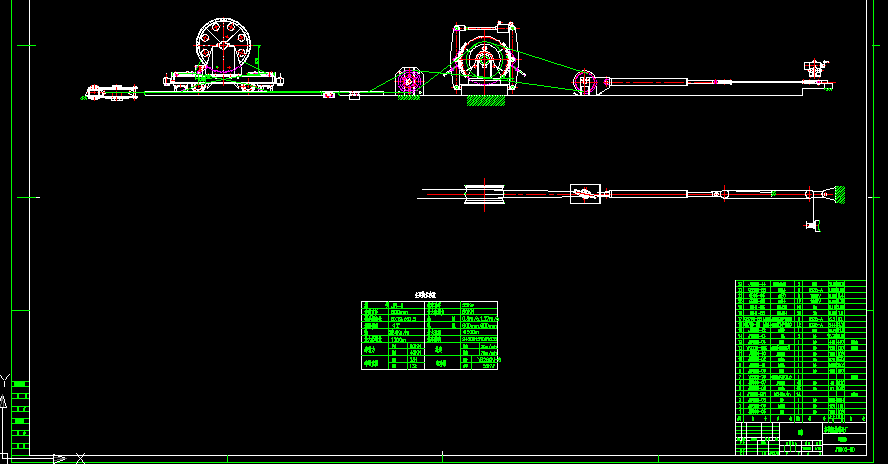

無極繩絞車總圖 JW800-00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 無極繩絞車，是煤礦井下巷道以鋼絲繩牽引的一種普通軌道連續運輸設備
適用于長距離大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上（下）山和集中軌道巷等材料、設備的不經轉載的直達運輸；是替代傳統小絞車接力、對拉運輸方式，實現運輸整體液壓支架和礦井各種設備的一種理想裝備；也可用于金屬礦山的井下巷道和地面，坡度不大且有起伏變化的軌道運輸，最大適應傾角不得大于20°。
系統配置有主機、張緊裝置、梭車、尾輪、壓繩輪、托繩輪和轉向裝置等。 主機由電動機、減速箱、傳動齒輪、摩擦輪、制動器、支架及底座等部分組成。電動機選用隔爆型三相異步電動機、功率為22~160KW、根據需要可配置雙速電機。減速箱具有機械變速功能、可實現快慢兩種速度、快慢速比在2倍左右。傳動齒輪采用漸開線圓柱齒輪、開式齒輪傳動，傳動平穩。摩擦輪采用抗磨鑄鐵襯套、使用壽命長、維修更換方便。制動器包括高速軸的手動制動器和低速軸的電動液壓推桿制動器、制動效果安全可靠、操作靈活方便。梭車有帶防跑車裝置和不帶防跑車裝置兩種形式，張緊裝置有重力張緊、液壓張緊及電動張緊三種形式。絞車配置有牽引鋼絲繩過卷保護。直接利用井下現有軌道系統，在有一定坡度的直巷或彎曲巷道，可實現材料、設備以及液壓支架整體不經轉載的直達運輸。 ...
無極繩絞車總圖 JW800-00_下載(dwg格式) 機械圖紙
