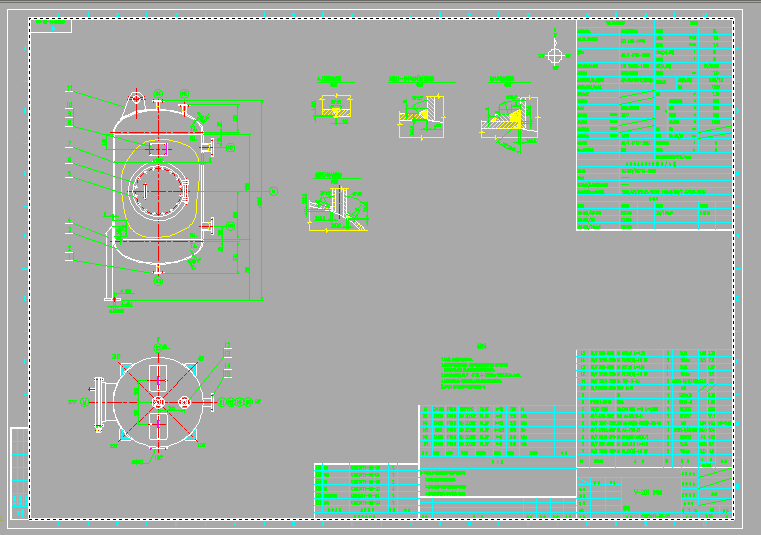

V-201氮氣儲罐
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備應按GB150-1998《鋼制壓力容器》制造、檢驗與驗收,并接受《壓力容器安全技術監察規程》（1999）的監檢。
2.本設備受壓元件用16MnR鋼板應符合GB6654-1996《壓力容器用鋼板》及修改單的規定,所用接管應符合GB/T8163-1999《輸送流體用無縫鋼管》的規定。
3.本設備所用鍛件應按JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》制造與驗收， 驗收級別為Ⅱ級。
4.設備的焊接應按 JB/T4709-2000《鋼制壓力容器焊接規程》的規定,設備的焊接材料應按JB/4747-2002《壓力容器用鋼焊條訂貨技術條件》的規定選用, 對接焊接接頭的型式及尺寸應符合 GB/T985-1988 《氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本型式和尺寸》或 GB/T986-1988《埋弧焊焊縫坡口的基本型式和尺寸》的規定,制造廠也可自行決定。但封頭拼接焊縫焊接接頭系數不得低于1.0,其余焊接接頭系數不得低于0.85。
5.設備的A、B類對接接頭應按JB/T4730.1~6-2005《承壓設備無損檢測》的規定進行射線檢測。封頭拼接接頭100%射線檢測，Ⅱ級合格；其余接頭檢測長度不得小于各條焊接接頭長度的20%，且不小于250mm,Ⅲ級合格。射線檢測技術等級不低于AB級。
6.本設備的油漆、包裝和運輸按JB/T4711-2003《壓力容器涂敷與運輸包裝》的規定執行。 ...
V-201氮氣儲罐_下載(dwg格式) 機械圖紙
