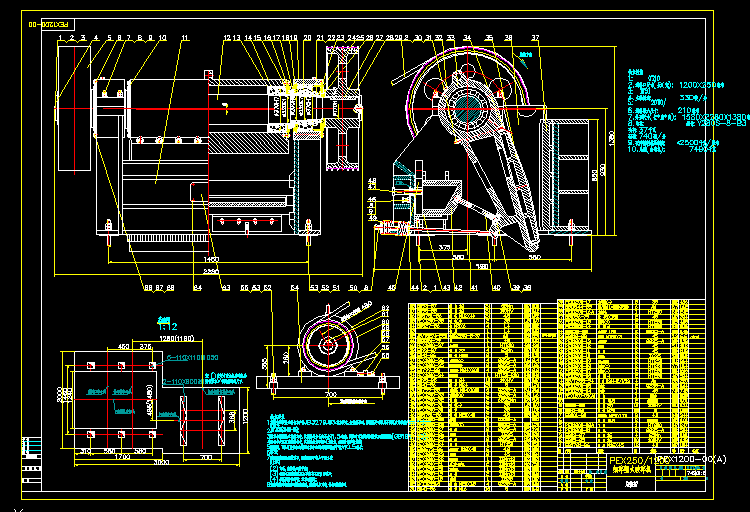

PEX250X1200顎式破碎機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本機應在本廠進行總裝配并進行空負荷試車2小時，其軸承的穩定
溫度不高于70°。
2、電機軸端2-M12深22mm，按軸端擋圈孔配做。
3、肘板與肘板墊應接觸均勻，其間隙與平行度不大于1.5mm。
4、固定顎板與機架前面、活動顎板與動顎支撐面之間應接觸
均勻，不應有翹角與懸空現象，必要時用砂輪磨平。
5、裝配后，飛輪、皮帶輪的端面與偏心軸的中心線垂直度為0.4mm。
6、肘板與肘板墊在運轉過程中不應有碰撞聲。
7、肘板鑄有正方形凸起的一端裝配時裝在動顎的肘板墊上。
主要技術參數
1、進料口尺寸 600X900 mm
2、最大給料粒度 480 mm
3、處理量 56-92 T/h
4、排料口調節范圍 75-200 mm
5、主軸轉速 250 rpm
6、電動機型號 Y315M1-8
功率 75 kw
轉速 730 rpm
電壓 380 v
8、整機外形尺寸 2580×3350×2375 mm
9、整機重量 19045 kg ...
PEX250X1200顎式破碎機_下載(dwg格式) 機械圖紙
