車架總成2110
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

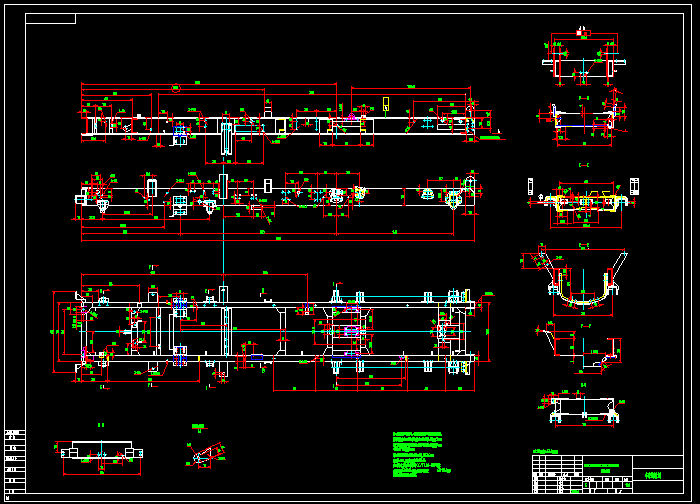

- 車架總成2110
注：大量鉚接應牢固可靠，鉚接及螺栓連接應避免在圓弧處出現。
前鋼板前支架中心至后鋼板后支架中心的對角線允差≤3mm
駕駛室前安裝孔中心至駕駛室后支架中心對角線允差≤3mm
車架的上平面度≤5mm
所有的橫梁和縱梁均采用16Mn板材,板厚為6mm
腹板為4mm,縱梁斷面規格190X65.
表面涂黑漆,涂膜應均勻并符合QC/T484-1999要求
未注公差按GB1804要求,未注形位公差按GB1184要求
型材外觀平整,零部件規格整齊.
...
車架總成2110_下載(dwg格式) 機械圖紙
