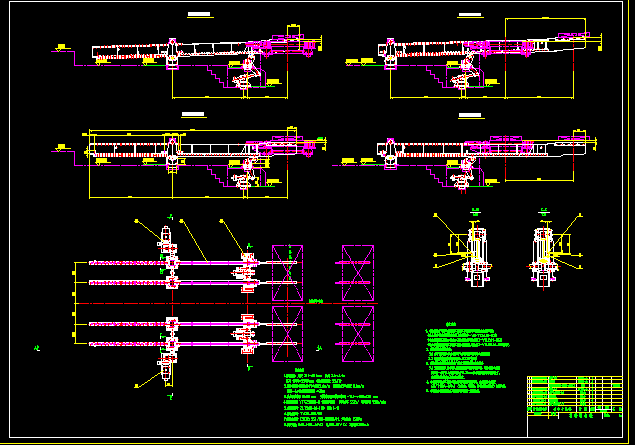

步進爐出料機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 步進爐出料機
技術要求
1. 本設備執行的制造及安裝工程施工和驗收的通用技術條件應符合《冶金設備制造通用技術條件》裝配部分－YB/T036.18-92和《冶金機械設備安裝工程施工及驗收規范通用規定》－YBJ201-83及《冶金機械設備安裝工程施工及驗收規范軋鋼設備》－YBJ9249-93的規定.
2. 本設備的安裝基準為:
2.1 在平面位置上以加熱爐中心線和出爐輥道中心線為基準
2.2 設備安裝標高以輥子輥面+0.800為基準
3. 本設備安裝前要求在制造廠進行預裝配及空負荷試車
3.1 設備總裝后,要求將4根裝料桿后退到等待位制，這時桿頭的墊塊應在同一水平面上,誤差不大于0.25mm根據實測制造的誤差尺寸,配制墊板的厚度以保證上述要求.
4. 本設備中各加工零件的技術要求無特殊規定時，未注形位公差按GB/T1184-1996 （直線度、平面度、同軸度和對稱度）B級執行。
技術參數
1.板坯規格：厚度 200～300mm 長度 2.4～4.1m寬度 1200～2300mm 最大板坯重量 22.07t
2.出料機托料桿空載行走平均速度0.6m/s 重載行走平均速度 0.3m/s完成一個工作周期所用時間 ～30s
3.最大平移行程 5400 mm 升降行程(相對輥面中心) -140～+135=275 mm
4.電動機型號 YTSZ280M-8（配帶編碼器） 額定功率 55kW 額定轉速 730r/min
5.減速機型號 ZLY280-18-I（II） 速比 i=18
6.制動器型號 YWZ9-315/50
7.液壓缸型號 C25ZB 250/180-500MIAH, 工作壓力：15MPa
8.接近開關: Bi10-M30-AP6X 電壓10-30V DC 工作電壓200mA ...
