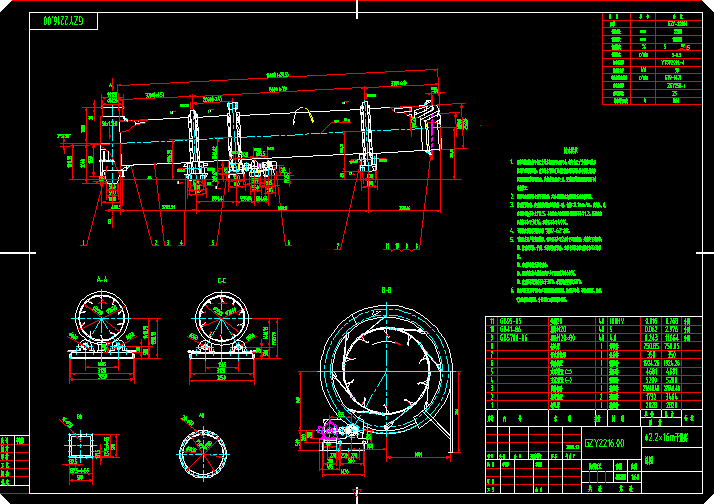

GZY2216干燥窯
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- GZY2216干燥窯
技術要求
1、圖中與筒體軸線平行尺寸是在常溫下設計尺寸，括號內尺寸為筒體運轉后熱態下理論膨脹量，支座間水平距離尺寸按筒體膨脹后輪帶與托輪寬度中線重合而計算的理論值，供布布置基礎之用。安裝前應根據筒體實測尺寸進行修正。
2、窯尾罩的地腳孔與地平面垂直；其余各地腳孔均應垂直基礎的傾斜面。
3、傳動裝置安裝：傳動裝置斜度應與筒體一致，偏差＜0.1mm/m，減速機、電動機同軸度不小大于0.5，小齒輪與大齒圈的齒側間隙不小于1.2，接觸斑點沿齒高不小于30%，沿齒長不小于40%。
4、干燥機安裝技術要求應按“建規7-62”執行。
5、干燥機在用戶安裝調整后，需進行不少于2小時空運轉試驗，并滿足下列要求：
⑴、轉動應靈活、平穩、無激烈往復竄動，無碰卡及顯著振動現象和不正常噪
⑵、電動機電流無顯著波動。
⑶、滾圈與托輪的接觸長度不少于滾圈寬度的60%。
⑷、滾動軸承的溫升不大于30℃，最高溫度不超過60℃。
6、筒體外表面及其它非加工表面涂淺灰色油漆，涂漆應均勻，不得有脫漆、流痕、氣泡和裂紋等缺陷。外露機加工表面涂防銹漆。
...
GZY2216干燥窯_下載(dwg格式) 機械圖紙
