DN1100氮氣罐
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

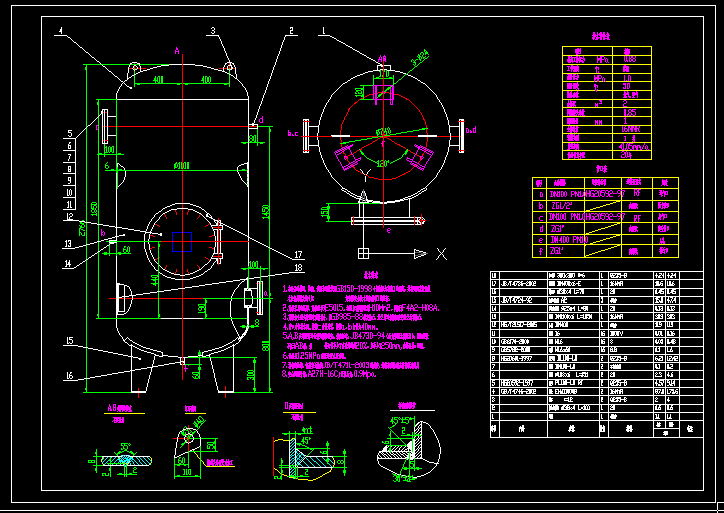

- DN1100氮氣罐
技術要求
1.本設備的制造、檢驗、試驗和驗收按照GB150-1998《鋼制壓力容器》的規定，并接受國家質量技術監督局頒發的《壓 力容器安全技術監察規程》的監督。
2.焊接采用電弧焊。焊條型號為E5015，埋弧自動焊焊絲為H10Mn2，焊劑為F4A2-H08A。
3.焊接接頭型式除圖中注明者外，按GB985-88規定執行。法蘭的連接按相應的法蘭標準執行。
4.管口方位按本圖。接管c內伸為零，接管a，b內伸為40mm。
5.A,B類焊縫需進行射線探傷檢查。探傷標準：JB4730-94《壓力容器無損檢測》；照相質量不低于AB級；探傷比例不少于各條焊縫的20%，且不少于250mm,合格級別：Ⅲ級。
6.設備以1.25MPa表壓進行水壓試驗。
7.設備的油漆，包裝和運輸按JB/T4711-2003的規定。罐體表面涂硝基防銹低漆兩層
8.安全閥型號為：A27H-16C;開啟壓力：0.9Mpa.
...
DN1100氮氣罐_下載(dwg格式) 機械圖紙
