DN600攪拌器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

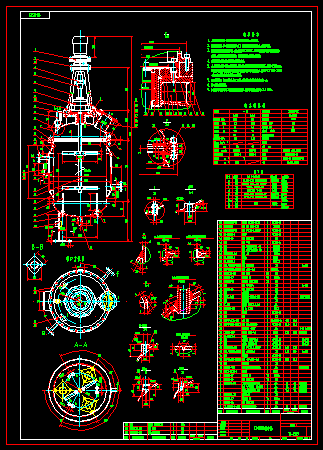

- DN600攪拌器
技 術 要 求
1、 本設備按GB150-1998《鋼制壓力容器》進行制造、檢驗及驗收。
2、焊接采用電弧焊，手工焊焊條牌號為J422；自動埋弧焊焊絲用H08A，焊劑用431。
3、焊接接頭型式及尺寸除圖中所示外，其余的按照HG20583-1998《鋼制化工容器結構設計規定》的規定，角焊縫的腰高按較薄板的厚度，法蘭的焊接按相應法蘭標準中規定。
4、法蘭的螺栓通孔應與殼體主軸線或鉛垂線跨中分布。
5、A、B類焊縫應作X射線無損探傷檢查，檢查長度不得小于各條焊縫長度的20%，且不小于250mm，且對所有的相交焊縫接頭部位以及拼接封頭的對接焊縫都必須進行探傷檢查，按JB/T4730-2005《承壓設備無損檢測》標準要求達Ⅲ級為合格。
7、設備試水合格后，清理干凈焊渣、銹及飛濺物，罐體外表面涂耐熱防銹漆和面漆各一層。
8、管口及支座方位按本圖。
9、本設備在進入夾套的管路上應設置安全閥及壓力表，確保進入夾套內介質壓力≤0.3 MPa。 ...
DN600攪拌器_下載(dwg格式) 機械圖紙
