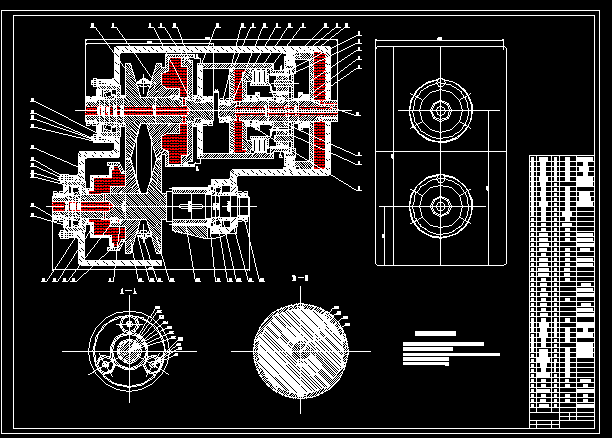

CVT汽車變速器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- CVT
CVT,通常指一種汽車變速器，也叫無級變速器，已經有了一百多年的歷史。CVT與有級變速器的區別在于，它的變速比不是間斷的點，而是一系列連續的值，從而實現了良好的經濟性、動力性和駕駛平順性，而且降低了排放和成本。另外，CVT也指英特爾清晰視頻技術、電容式電壓互感器。
CVT（Continuously Variable Transmission），直接翻譯就是連續可變傳動，也就是我們常說的無級變速箱，顧名思義就是沒有明確具體的檔位，操作上類似自動變速箱，但是速比的變化卻不同于自動變速箱的跳擋過程，而是連續的，因此動力傳輸持續而順暢[1] 。
CVT技術再次成為人們關注的新技術之一。現在市場上銷售的汽車，裝備的變速箱主要有手動變速器（MT）、自動變速器（AT）、無級變速器（CVT）。
原理
CVT傳動系統里，傳統的齒輪被一對滑輪和一只鋼制皮帶所取代，每個滑輪其實是由兩個椎形盤組成的V形結構，
引擎軸連接小滑輪，透過鋼制皮帶帶動大滑輪。玄機就出在這特殊的滑輪上：CVT的傳動滑輪構造比較奇怪，分成活動的左右兩半，可以相對接近或分離。錐型盤可在液壓的推力作用下收緊或張開，擠壓鋼片鏈條以此來調節V型槽的寬度。當錐型盤向內側移動收緊時，鋼片鏈條在錐盤的擠壓下向圓心以外的方向（離心方向）運動，相反會向圓心以內運動。這樣，鋼片鏈條帶動的圓盤直徑增大，傳動比也就發生了變化[1] 。
CVT變速箱的優點
1、由于沒有了一般自動擋變速箱的傳動齒輪，也就沒有了自動擋變速箱的換擋過程，由此帶來的換檔頓挫感也隨之消失，因此CVT變速箱的動力輸出是線性的，在實際駕駛中非常平順[1] 。
2、CVT的傳動系統理論上擋位可以無限多，擋位設定更為自由，傳統傳動系統中的齒輪比、速比以及性能、耗油、廢氣排放的平衡，都更容易達到[1] 。
3、CVT傳動的機械效率、省油性大大優于普通的自動擋變速箱，僅次于手動擋變速箱，燃油經濟性要比好很多[1] 。 ...
CVT汽車變速器_下載(dwg格式) 機械圖紙
