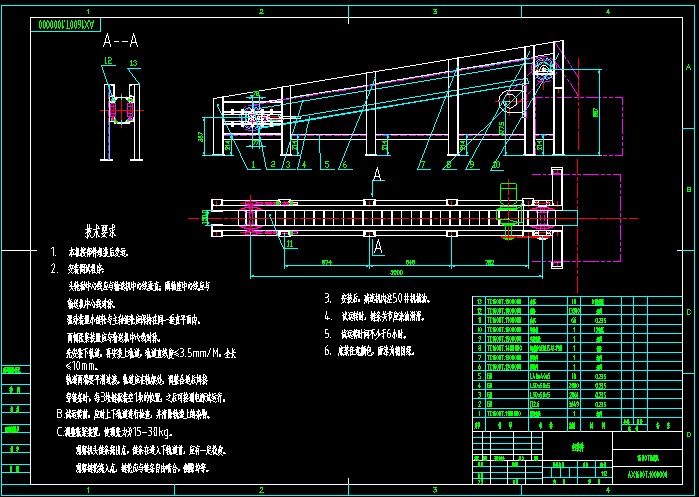

板鏈輸送機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 板鏈輸送機總圖
技術要求
1. 本機按部件組裝后發運。
2. 安裝調試程序：
頭輪軸中心線應與輸送機中心線垂直；兩軸座中心線應與 輸送機中心線對稱。驅動裝置小鏈輪與主軸鏈輪應保持在同一垂直平面內。兩側張緊裝置應與輸送機中心線對稱。先安裝下軌道，再安裝上軌道，軌道直線度≤3.5mm/M，全長≤10mm。軌道兩端要平滑過渡。軌道應在軌架處，調整合適后焊接穿鏈條時，每3塊鏈板裝空1塊的位置，之后可接通電源試運行。
B.試運轉前，應對上下軌道進行檢查，并清除軌道上的雜物。
C.調整張緊裝置，使預張力為15-30kg。
觀察機頭鏈條繞出點，鏈條在進入下軌道前，應有一定松度。
觀察鏈輪繞入點，鏈輪應與鏈條自由嚙合，側隙均等。
3. 安裝后，減速機內注50#機械油。
4. 試運轉時，鏈條關節應涂油潤滑。
5. 試運轉時間不少于6小時。
6. 底漿任意顏色，面漆為德國綠。 ...
板鏈輸送機總圖_下載(dwg格式) 機械圖紙
