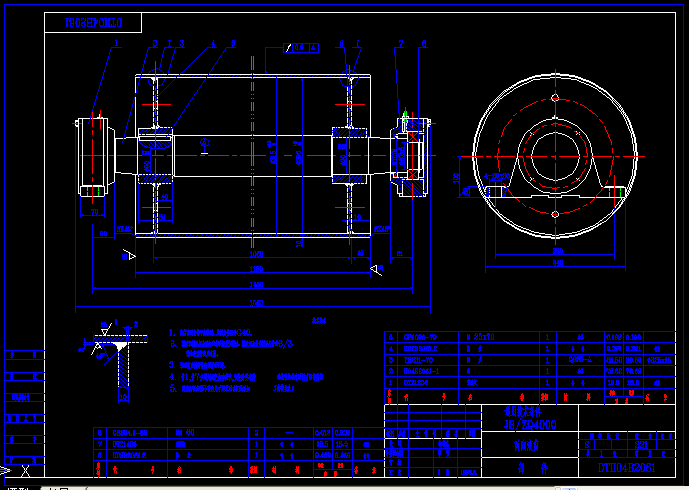

DTII型傳改向滾筒裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- DTII型傳改向滾筒裝配圖
改向滾筒適用于機械、冶金、礦山、港口碼頭、化工醫藥、水泥建材、鋼鐵、煤礦等領域，是各種移動帶式輸送機的驅動裝置，也可供某些固定帶式輸送機使用。
1定義
改向滾筒(bend pulley)又叫導向滾筒，是常見的皮帶輸送機五金配件，主要用于改變輸送帶的運行方向或壓緊輸送帶使其增大與傳動滾筒的包角。
2特點
編輯
改向滾筒具有結構緊湊、重量輕、占用少、性能可靠、外型美觀、使用安全方便、在粉塵大、潮濕泥濘等惡劣條件下仍能正常工作的特點。
3結構
改向滾筒主要在皮帶運動的下方，如皮帶運送方向?yàn)樽螅敲锤南驖L筒在皮帶機的右側，主要結構為軸承和鋼筒，傳動滾筒是皮帶機的主動輪，從兩者之間的關系來說就好比自行車兩個車輪，后輪就是傳動滾筒，前輪是改向滾筒；改向滾筒和傳動滾筒在結構上是沒有區別的，都是由主軸滾筒軸承及軸承室組成傳動滾筒分主傳動和從動兩種。
技術要求
1. 滾筒需進行靜平衡檢驗，其精度等級為G40。
2. 軸承和軸承座油腔內應充以鋰基潤滑油，軸承充油量為軸承空隙的2/3， 軸承座油腔內應充滿。
3. 裝軸前應將筒體內部清理干凈。
4. 件1,件7分別為固定游動軸承,安裝時要求游 動軸承的軸承兩側有相等游隙
5. 筒皮內徑如果不符合尺寸要求可在其兩端加 工出接盤止口 ...
