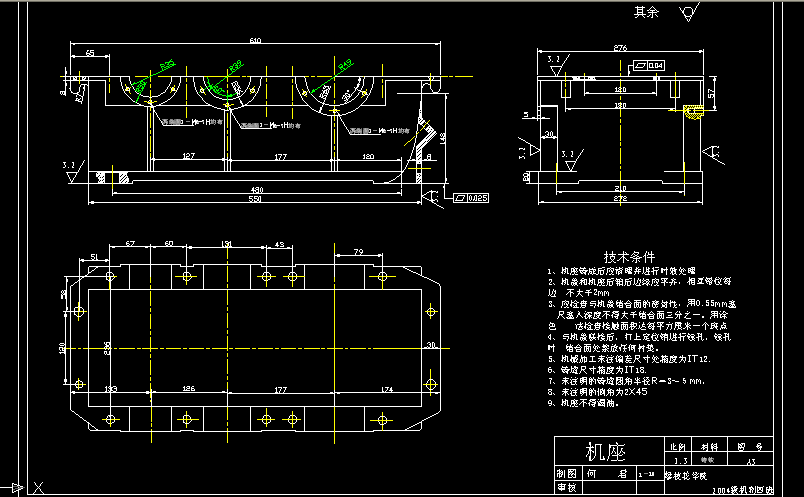

二級減速器下箱體
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術條件
1、機座鑄成后應清理并進行時效處理
2、機蓋和機座后箱后邊緣應平齊，相互錯位每邊 不大于2mm
3、應檢查與機蓋結合面的密封性，用0.55mm塞 尺塞入深度不得大于結合面三分之一。用涂色 法檢查接觸面積達每平方厘米一個斑點
4、與機蓋聯接后，打上定位銷進行鏜孔，鏜孔時 結合面處禁放任何襯墊。
5、機械加工未注偏差尺寸處精度為IT12.
6、鑄造尺寸精度為IT18.
7、未注明的鑄造圓角半徑R＝3～５mm.
8、未注明的倒角為2X45
9、機座不得漏油。
...
二級減速器下箱體_下載(dwg格式) 機械圖紙
