MLL7-Ⅱ-250 聯軸器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 本聯軸器適用溫度-35°——+80°，傳遞扭矩710-2240N.m,
許用轉速2400r/min.
軸孔形式的組合為：Y/Y,J/J,Z/Z,Y/J,Y/Z,J/Z.
制動輪用于從動軸端
標記示例
MLL7-Ⅱ-315型梅花型彈性聯軸器，MT7型彈性件的硬度為a.
主動端：Z型軸孔，C型鍵槽，軸孔直徑d1=48mm,軸孔長度L=84mm.
從動端：Y型軸孔，A型鍵槽，軸孔直徑d2=50mm,軸孔長度L=112mm.
標記方法：MLL7-Ⅱ-315型聯軸器ZC48×84/YA50×112。MT7a GB5272-85
...

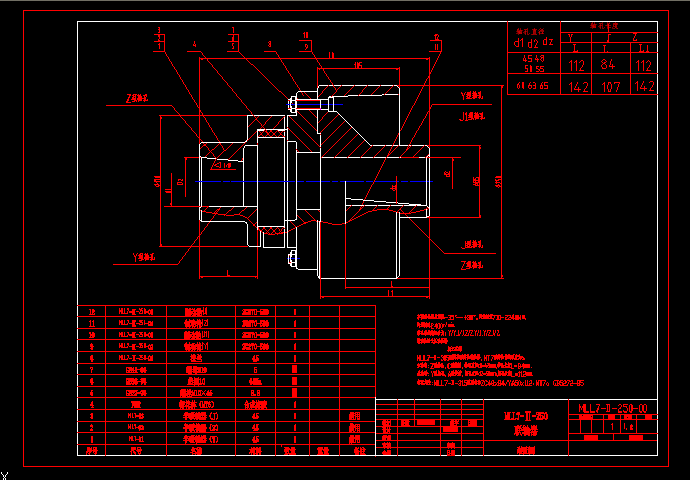

MLL7-Ⅱ-250 聯軸器_下載(dwg格式) 機械圖紙
