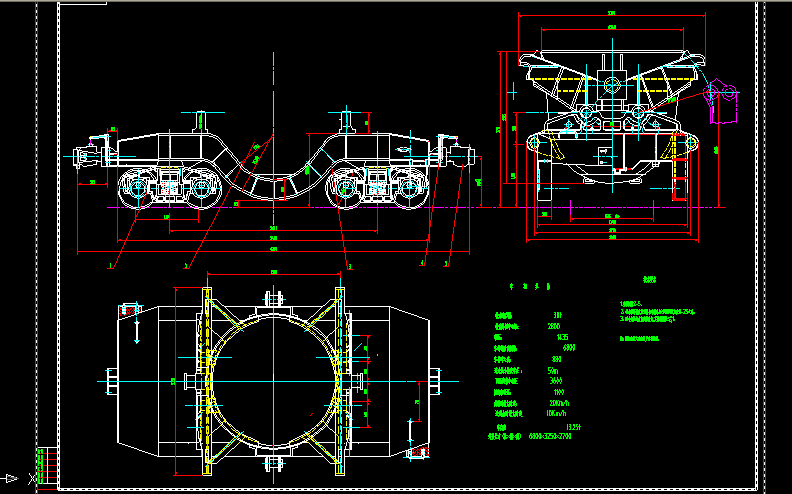

30t鐵水罐車總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
鐵水包容量 30t
鐵包吊軸中心距 2800
軌距 1435
車鉤鉤舌內側距 6800
車鉤中心高 880
通過最小曲線半徑 50m
兩轉向架中心距 3600
轉向架軸距 1100
負載時最大時速 20km/h
過道岔時最大時速 10km/h
車自重 13.25t
外形尺寸（長*寬*高） 6800*3250*2700
技術要求
1.旁承間隙2-5。
2，鐵水罐每側支軸軸肩與車架支座之間的間隙應在8-25之內。
3，四個支軸與支座應觸良好,其局部間隙≤1，
注：罐內砌耐火磚由用戶自行處理。
...
30t鐵水罐車總圖_下載(dwg格式) 機械圖紙
