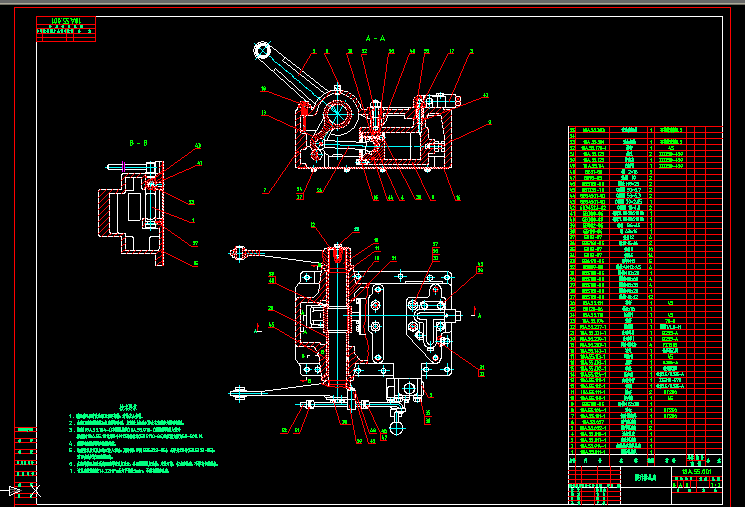

提升器總成 18A.55.001
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 . 裝配前必須清洗油路及各零部件，清除灰塵雜物。
2 . 全部O型密封圈裝入相應零部件時，應先涂上機油以防止在安裝中劃傷密封圈。
3 . 油缸(18A.55.104-1)和活塞總成(18A.55.018-1)組裝后再裝入提升器殼體(18A.55.101)其四個M12連接螺母(GB6170-86)的扭緊力矩為50-60N.M。
4 . 裝配時紙墊兩面應涂密封膠。
5 . 總成裝機后應從加油口注入機油，夏季用40號(GB5323-85)，冬季用20號(GB5323-85)， 油面在油尺最細端范圍內。
6 . 各部件裝配完后所有運動件轉動應靈活，分配器操縱應靈敏，定位可靠，各油路暢通，不得有卡滯現象。
7 . 該總成裝配后在14.22MPa壓力下試驗3min，不得有漏油現象。 ...
提升器總成 18A.55.001_下載(dwg格式) 機械圖紙
