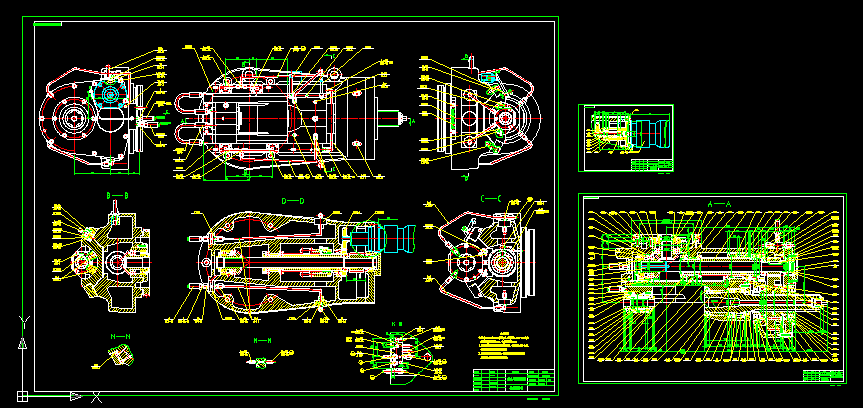

數控滾齒機組合刀架裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.斜齒輪52301及52309裝配好后，側隙應為0.035~0.08毫米，
接觸面高度上不少于50%，長度上不少于60%；
2.弧齒傘齒輪52320及52323裝配好后，側隙應為0.05~0.14，
接觸面在高度和長度上不小于60%；
3.主軸軸向竄動不大于0.005，徑向振擺離主軸端面50毫米處
為0.006，離350毫米處為0.015。
...
數控滾齒機組合刀架裝配圖_下載(dwg格式) 機械圖紙
