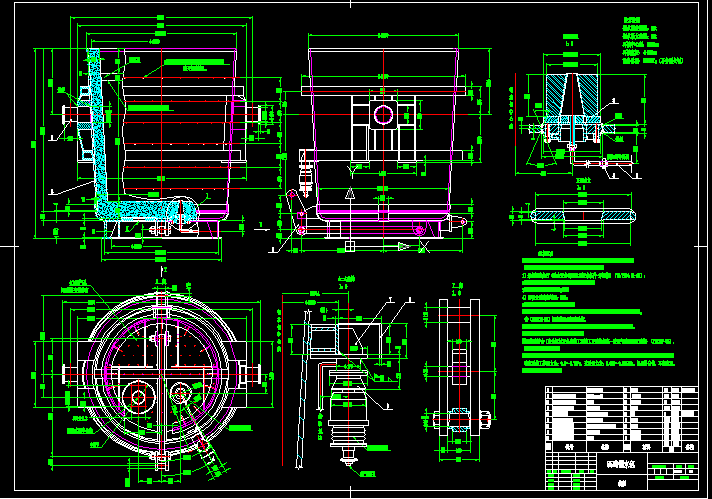

85噸鋼水包
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 85噸鋼水包
技術要求
1.焊縫采用溶劑層下自動焊接，如不能自動焊接，允許采用手工焊接。
主要鋼板焊接采用E5016焊條，其余為E4303焊條。
1）焊接標準執行《冶金設備制造通用技術條件-焊接件》（YB/T036.11-92）；
2）焊縫質量評定等級：Ⅱ級（GB3323-82）；
3）尺寸公差精度等級：B級；
4）形位公差精度等級：F級；
5）自動焊接時采用H10Mn2焊條。
2.主要焊縫及耳軸的焊接采用超聲波探傷。探傷長度不小于焊縫總長度50%，按（GB3323-82）規定的Ⅱ級標準驗收。
3.耳軸須超聲波探傷合格后方可使用，兩耳軸同軸度公差不大于0.5mm。
4.裝配后，保證滑動水口等動作靈活。
5.配管應符合《冶金機械設備安裝工程施工及驗收規范—液壓氣動和潤滑系統》（YBJ207-85），管路焊接氬弧焊打底。
...
85噸鋼水包_下載(dwg格式) 機械圖紙
