45KW矸石膠帶輸送機裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

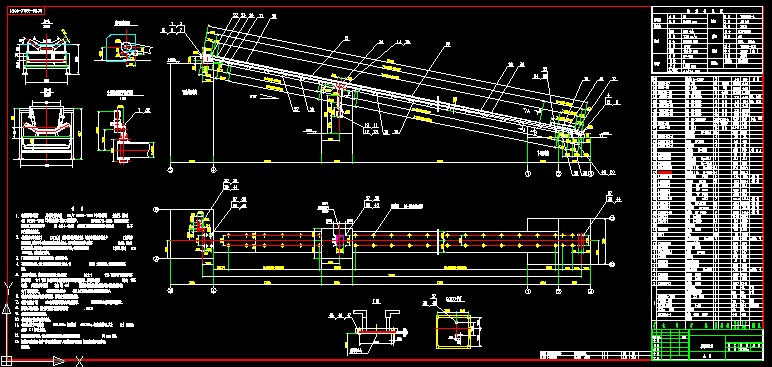

- 45KW矸石膠帶輸送機裝配圖
技 術 特 征 表
輸送物料 名 稱矸石 粒 度 0～300 mm
輸送機 輸送量 350 t/h 帶 速 1.25 m/s
機 長 92538 mm 傾 角 11°30'
提升高 18449 mm
1、本膠帶輸送機的設計制造和安裝均遵循 GB/T 10595-1989《帶式輸送機技術條件》，并參照 GB 50231-1998《機械設備安裝工程施工及驗收規范》、50270-1998《連續運輸設備安裝工程施工及驗收規范》和MT 5010-1995煤炭安裝工程質量檢驗評定標準》的有關規定，不同之處按高指標執行。
2、本機的部分零部件超出了 DTⅡ(A) 型帶式輸送機的部件系列，這些非標零部件由本機生產廠家根據本圖設計制造,所有零部件均應滿足驅動裝置的最大出力，各零部件的地腳螺栓必須按本圖布置。機頭架應為拆分結構。驅動裝置支架的高度為其底面至電動機中心線,機頭架自傳動滾筒上頂面以上應有900mm凈空，以便安裝頭部護罩。 ...
45KW矸石膠帶輸送機裝配圖_下載(dwg格式) 機械圖紙
