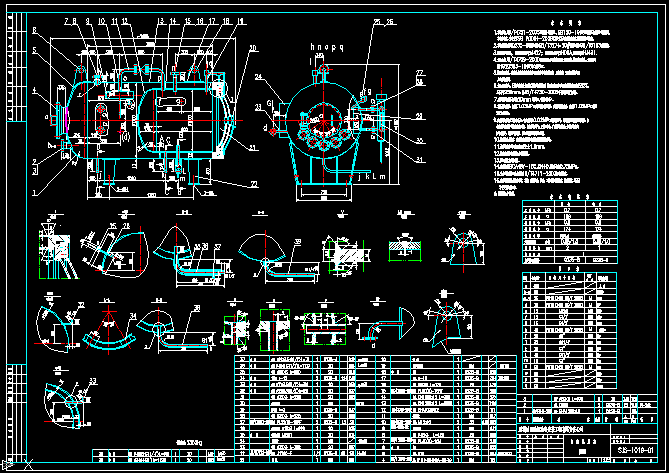

電熱脫蠟釜
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 電熱脫蠟釜
技 術 要 求
1.本設備按JB/T4731-2005《鋼制臥式容器》、GB150-1998《鋼制壓力容器》進行制造、檢驗和驗收，并接受TSG R0004-2009《固定式壓力容器安全技術監察規程》的監督.
2.本設備殼體所用Q235-B鋼板應符合GB/T3274，20#鋼管應符合GB/T8163有關規定。
3.焊接采用電弧焊, 手弧焊焊條牌號為J427; 埋弧焊焊絲牌號為H08A,焊劑牌號為HJ431.
4.本設備按JB/T4709-2000《鋼制壓力容器焊接規程》進行施焊，除圖中注明外，坡口形式按HG20583-1998中之規定加工。
5.除圖中注明外，所有角焊縫焊角高度均等于兩焊件中較薄者厚度，且連續焊，法蘭焊接按其相應的標準規定。
6.本設備上的A、B類焊接接頭應進行X射線探傷檢測，檢測長度不小于每條焊接接頭長度的20%， 且不小于250mm，按JB/T4730-2005中不低于Ⅲ級為合格。
7.未注接管內伸長度均為20mm（排污口、排蠟口除外）。 ...
電熱脫蠟釜_下載(dwg格式) 機械圖紙
