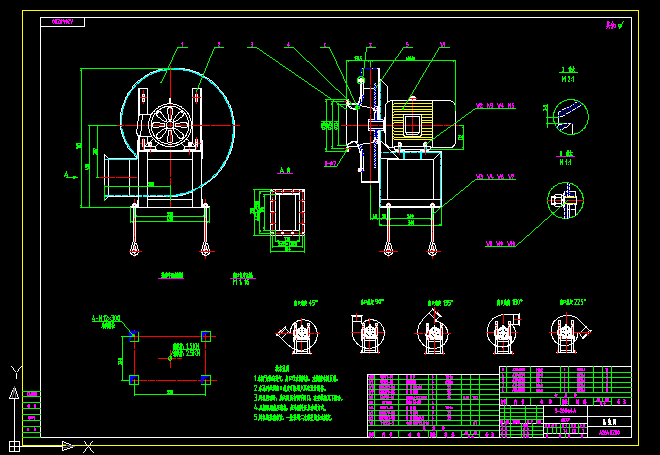

風機9-26-4A總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本圖為軸向進氣，出口0°右旋風機，左旋按本圖反制。
2.本系列風機出口角度可按用戶要求設計制作。
3.風機啟動時，應關閉所有調節閥門，在空載情況下啟動。
4.風機配用低壓電機，應采用降壓啟動的方式。
5.風機的基礎布置，一般采用二次灌漿的方式固定。
說明
1.風機制造應符合GB/T13275-91《一般用途離心通風機技術條件》的規定
2.風機需按JB1416的規定進行機械運轉實驗，在規定轉速下，振動速度有效值不大6.3mm/s.其測量方法按JB/TQ334-87《通風機振動精度》的規定
3.風機應按GB1236-85《通風機空氣動力性能實驗》進行性能實驗，在額定轉速下，在工作區域內，實際空氣動力性能實驗與給定曲線的偏差，在規定流量下，壓力偏差為±5%，或在規定壓力下，流量偏差為±5%，其全壓內效率不得低于對應效率的±5%
4.風機須按GB/T2888-91《風機和羅茨風機噪聲測量方法》進行噪聲測量，其噪聲在最高效率工況點的比A聲級LSA≤30dB(A)
5.風機外表須按JB/TQ332-83《通風機油漆技術條件》的規定，涂刷裝飾性油漆，其油漆涂層不允許有流掛、起泡、縮皺、銹蝕、失光及明顯的劃痕現象，色澤應均勻，面漆顏色、采用當年選定色。
6.風機的外觀質量與清潔度符合JB/TQ339-84《通風機產品外觀質量與清潔度》的規定，外觀整潔、美觀大方。
7.風機應在無載荷情況下啟動
注：1.本圖為順時針旋轉風機，逆時針旋轉風機按圖反制
2.風機重量不包括電動機及選用件重量
...
風機9-26-4A總裝圖_下載(dwg格式) 機械圖紙
