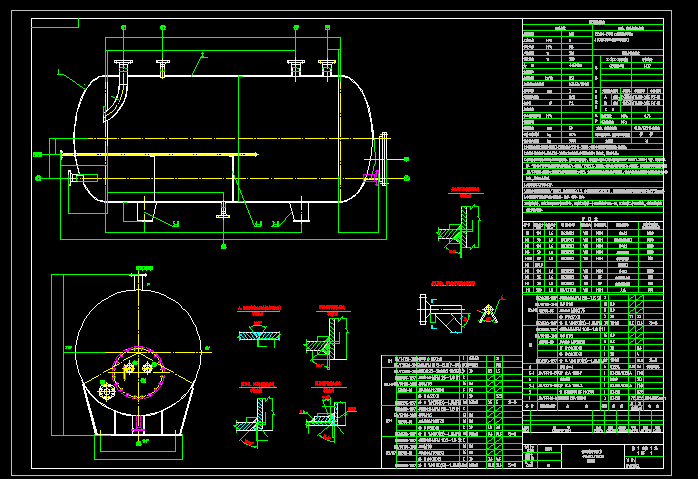

儲油罐(81V002)
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備主要受壓元件材質Q345R應符合GB713-2008《鍋爐和壓力容器用鋼板》的規定。
2.本設備鍛件應符合JB4728-2000《壓力容器用不銹鋼鍛件》的規定，II級為合格。
3.本設備采用焊條電弧焊或埋弧自動焊。除圖中注明者外，焊接接頭的型式及尺寸應符合GB/T985.1-2008《氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口》或GB/T985.2-2008《埋弧焊的推薦坡口》的規定。焊接規程和焊接材料按JB/T4709-2000《鋼制壓力容器焊接規程》執行。角焊縫的焊腳高度按較薄板厚度；法蘭與接管的焊接按相應法蘭標準中的規定，并保證全焊透。
4.支座及管口方位見本圖。
5.設備外表面除銹按GB/T8923，除銹等級Sa2.5，外表面油漆按SH3022，油漆采用無機富鋅高溫漆兩遍(不大于50μm)。
6.本設所有管口法蘭均配對應法蘭、螺柱、螺母、墊片。
7.設備安裝時，固定支座采用兩個螺母擰緊，活動支座的第一個螺母擰緊后倒退一圈，然后用第二個螺母鎖緊，使鞍座能在基 礎上自由滑動。 ...
儲油罐(81V002)_下載(dwg格式) 機械圖紙
